電流互感器和電壓互感器適合接在空開上端嗎
作者：
為什么呢
咱們先從兩種互感器的工作原理說起。

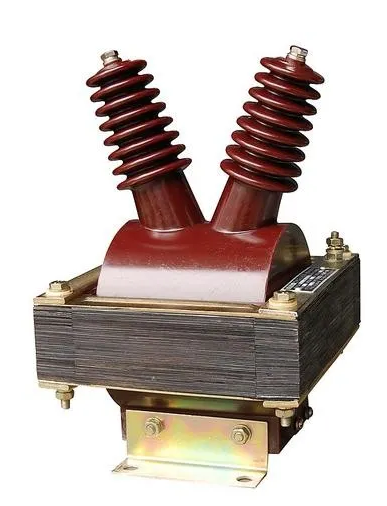

電壓互感器和電流互感器統稱為互感器，是用來測量電路數據的儀用變壓器。它和普通變壓器的不同之處是，互感器的線圈匝數更加精確一些。它們雖然統稱互感器，但是工作原理卻是迥然不同的。
零線帶電具有以下危害：
如果被測電路的電壓很高，在千伏以上，為了擴大電壓表的量程，利用互感器把電壓降低再送入儀表進行測量。在三相四線制低壓線路里，沒有使用電壓互感器的，而是直接將電壓表并聯在被測電路里。
在選擇電壓互感器時，要注意互感器上標明的變壓比，如標明為10000v/100v，說明初級電壓為10000v，因此在接入到被測電路中時，被測電壓值不能超過10000v，次級接入的電壓表應配用量程為100V的電壓表，電壓互感器初級和次級線圈都不允許短路。根據能量守恒原理，原副邊功率不變，原邊的電壓很大，電流很小，而副邊的電壓很小，電流很大。而電壓表的內阻本身就很大，如果副邊發生短路，就會產生很大的電流而燒毀互感器線圈。因此，電壓互感器二次不能短路，并且要接上斷路器進行保護，這就是為什么電壓互感器不能接在空開上側的道理。
電流互感器是將系統中的大電流改變為小電流（5A或1A），而電流表是串聯在被測電路里的。它和電壓互感器不同的是，電壓互感器二次側不允許短路，而電流互感器正好相反，二次側是不允許開路的。即使在檢修的時候，電流互感器二次側必須短接，也不會出現電壓互感器那樣大的短路電流，所以不需要裝設空開進行保護。
但是有一點必須注意，無論是電壓互感器還是電流互感器，二次側必須可靠接地，以免發生人身事故。
