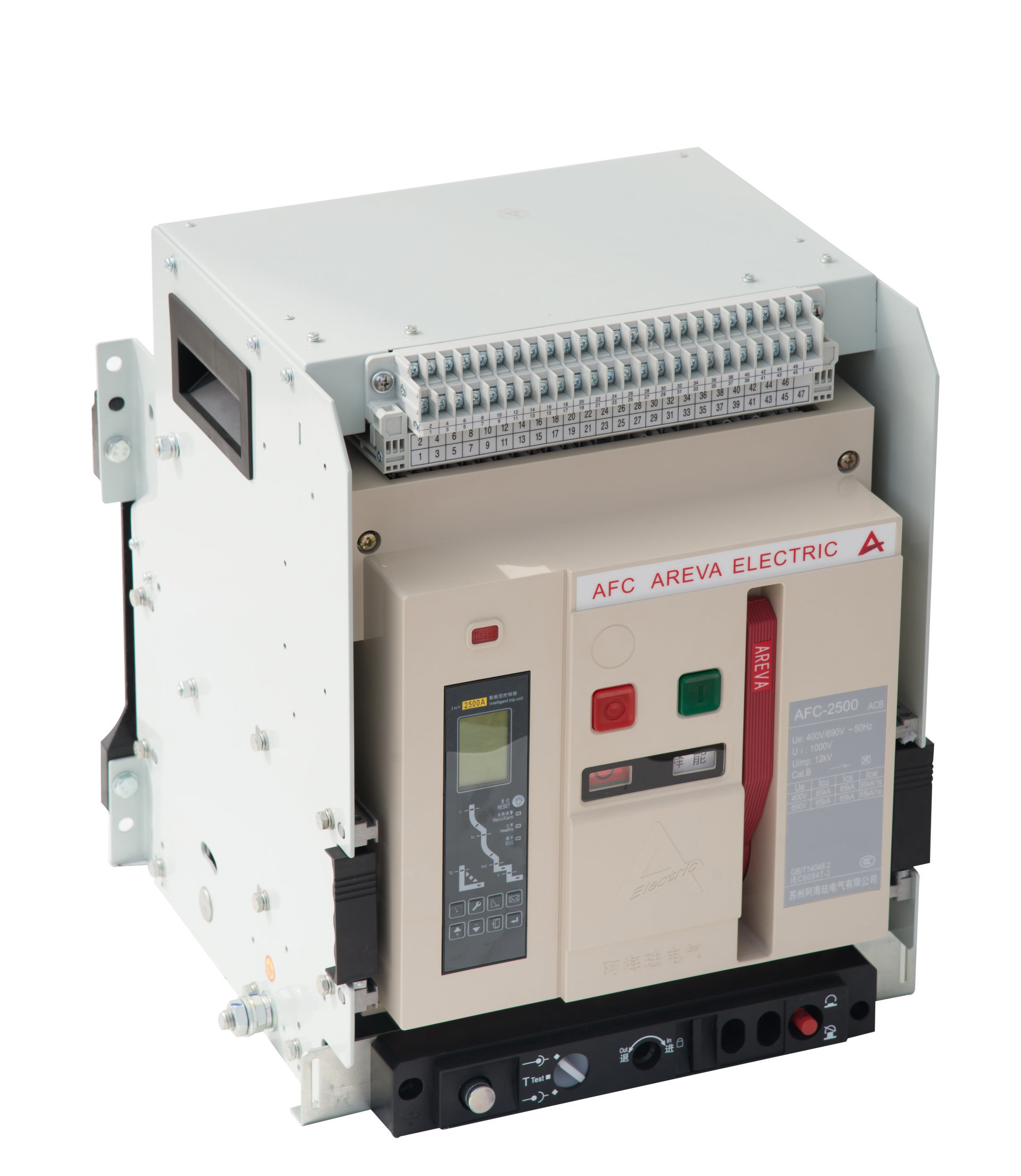

（1）    框架斷路器(AFC)

框架斷路器也稱為萬能式斷路器，其所有零件都裝在一個絕緣的金屬框架內，常為開啟式，可裝設多種附件，更換觸頭和部件較為方便，多用在電源端總開關。過電流脫扣器有電磁式，電子式和智能式脫扣器等幾種。斷路器具有長延時、短延時、瞬時及接地故障四段保護，每種保護整定值均根據其殼架等級在一定范圍內調整。

框架斷路器適用交流50Hz，額定電壓380V、660V，額定電流為200A-6300A的配電網絡中，主要用來分配電能和保護線路及電源設備免受過載、欠電壓、短路，單相接地等故障的危害，該斷路器具有多種智能保護功能，可做到選擇性保護。在正常的條件下，可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50Hz電壓380V的網絡中可用作保護電動機的過載和短路。

框架式斷路器還經常應用于變壓器400V側出線總開關、母線聯絡開關、大容量饋線開關和大型電動機控制開關。

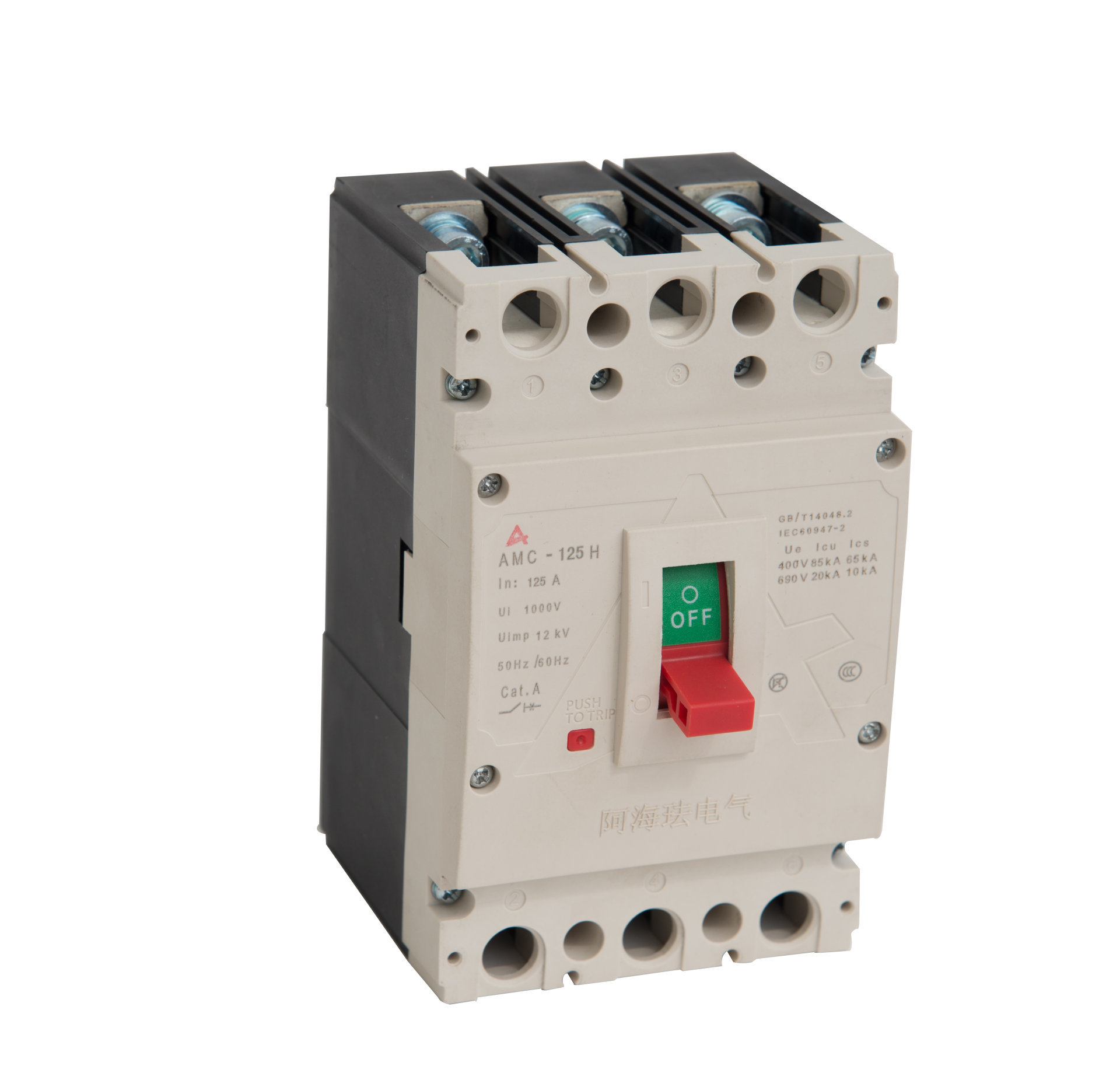

（2）    塑殼式斷路器器（AMC）

塑殼式斷路器也被稱為裝置式斷路器，其接地線端子外觸頭、滅弧室、脫扣器和操作機構等都裝在一個塑料外殼內。輔助觸點，欠電壓脫扣器以及分勵脫扣器等多采用模塊化，結構非常緊湊，一般不考慮維修，適用于用作支路的保護開關。塑殼斷路器通常含有熱磁跳脫單元，而大型號的塑殼斷路器會配備固態跳脫傳感器。

塑殼式斷路器過流脫扣器有電磁式和電子式兩種，一般電磁式塑殼斷路器為非選擇性斷路器，僅有長延時及瞬時兩種保護方式；電子式塑殼斷路器有長延時、短延時、瞬時和接地故障四種保護功能。部分電子式塑殼斷路器新推出的產品還帶有區域選擇性連鎖功能。

塑殼式斷路器一般用于配電饋線控制和保護，小型配電變壓器的低壓側出線總開關，動力配電終端控制，也可用于各種生產機械的電源開關。

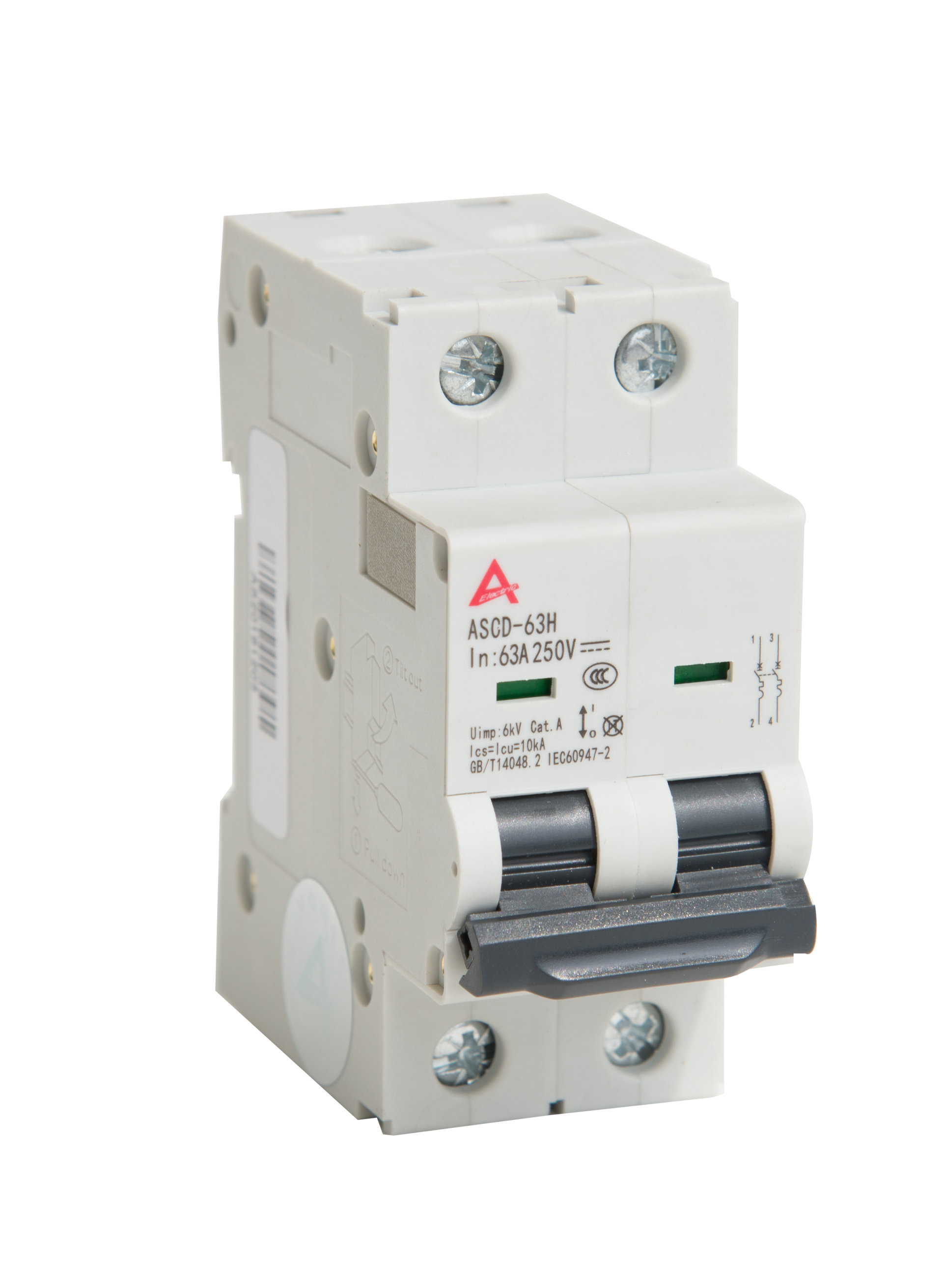

（3）    微型斷路器（ASC）

微型斷路器是建筑電氣終端配電裝置引用中使用最廣泛的一種終端保護電器。用于125A以下的單相、三相的短路、過載、過壓等保護，包括單極1P，二極2P、三極3P、四極4P四種。

微型斷路器由操作機構、觸點、保護裝置（各種脫扣器）、滅弧系統等組成。其主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。

在民用建筑電氣設計中，微型斷路器主要用于線路的過載、短路、過電流、欠壓、失壓、接地、漏電、雙電源自動切換及電動機的不頻繁起動時的保護、操作等用途。

斷路器的基本特性參數

（1）    額定工作電壓Ue

額定工作電壓是指斷路器的標稱電壓，在規定的正常使用和性能條件下，能夠連續運行的電壓。

我國規定在220kV及以下電壓等級，系統額定電壓的1.15倍即為最高工作電壓；330kV及以上電壓等級是以額定電壓的1.1倍作為最高工作電壓。斷路器能在系統最高工作電壓下保持絕緣，并能按規定的條件進行關合與開斷。

（2）    額定電流

額定電流是指在環境溫度為40℃，但不高于60℃時，允許降低負荷長期工作。

（3）    過載脫扣器電流整定值Ir

電流超過脫扣器電流整定值Ir，斷路器延時跳閘。它還代表著斷路器不跳閘時所能承受的最大電流。該值必須大于最大負載電流Ib，但是小于線路所允許的最大電流Iz。

熱脫扣繼電器Ir通常可在0.7~1.0In范圍內調整，但是如果使用電子設備，其調整范圍會更大，通常為0.4~1.0In.對于配有不可調過電流脫扣繼電器的斷路器，Ir=In。

（4）    短路脫扣器電流整定值Im

短路脫扣繼電器（瞬時或短延時）用于高故障電流值出現時，使斷路器快速跳閘，其跳閘閥值為Im。

（5）    額定短時間耐受電流Icw

指在約定的時間內允許通過的電流值。該電流值在約定的時間內通過導體，不會因過熱而引起導體的損壞。

（6）    分段能力

斷路器的分斷能力是指該斷路器安全切斷故障電流的能力，與其額定電流無必然聯系，目前有36KA、50KA等規格。一般分為極限短路分斷能力Icu和運行短路分斷能力Ics。

斷路器選用的一般規則

首先根據用途選擇斷路器的型式及極數；根據最大工作電流選擇斷路器的額定電流；根據需要選擇脫扣器的類型、附件的種類和規格。具體要求如下。

1）斷路器的額定工作電壓≥線路額定電壓

2）斷路器的額定短路通斷能力≥線路計算負載電流

3）斷路器的額定短路通斷能力≥線路中可能出現的最大短路電流（一般按有效值計算）。

4）線路末端單相對地短路電流≥1.25倍斷路器瞬時（或短延時）脫扣整定電流。

5）斷路器欠壓脫扣器額定電壓等于控制電源電壓。

6）斷路器的分勵脫扣器額定電壓等于控制電源電壓。

7）電動傳動機構的額定工作電壓等于控制電源電壓。

8）斷路器用于照明電路時，電磁脫扣器的瞬時整定電流一般取負載電流的6倍。

9）采取斷路器作為單臺電動機的短路保護時，瞬時脫扣器的整定電流為電動機啟動電流的1.35倍（ASC系列斷路器）。

10）  采取斷路器作為多臺電動機的短路保護時，瞬時脫扣器的整定電流為1.3倍最大一臺電動機的啟動電流再加上其余電動機的工作電流。
