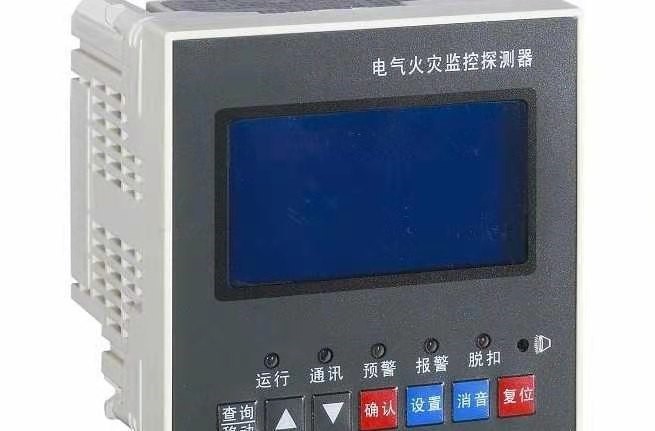

電氣火災監控探測器是指探測被保護線路中的剩余電流、溫度等電氣火災危險參數變化的探測器，適用在電氣火災發生機率最大的工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等線路復雜的場所中。

基本信息

外文名：Electrical fire monitoring detector

功能：防止電氣火災等

運用領域：工廠、商業建筑、賓館、住宅等

簡介

電氣火災發生的主要原因是電氣短路，包括相間短路和單相接地短路。相間短路一般能夠產生較大的短路電流，使過流保護裝置動作而及時切斷電源，因此較少發生電氣火災。單相接地短路可分為金屬性短路和電弧性短路。金屬性短路起火的危險不大，主要因短路電流大，過流保護裝置在短路電流的作用下及時切斷電源。電弧性短路由于故障點接觸不良，未被熔融而迸發出電弧或電火花。由于發生電弧性短路的故障點阻抗較大，斷路器難以動作，從而使電弧持續存在。據測，略大于0.5 A電流產生的電弧溫度高達2 000～3 000℃，可引燃任何可燃物，而且電弧的維持電壓低至20 V時可使電弧連續、穩定的存在。因此，發生電弧性短路的電弧常成為電氣火災的點火源。

電氣火災監控探測器可探測電氣線路中剩余電流和溫度等危險參數，根據設定報警值發出聲光報警信號，并通過通信網絡與電氣火災監控設備組成電氣火災監控系統。電氣火災監控探測器包括剩余電流探測和溫度探測。電氣火災監控探測器與電氣火災監控設備可組成不同的電氣火災監控系統，以適應不同場合、不同容量和不同客戶的需求。

原理

當被檢測設備中的漏電電流、溫度等參數發生異常變化時，剩余電流互感器和溫度傳感器會利用電磁場感應原理、溫度效應的變化對該信號進行采集輸送到監控探測器里，經放大電路、數模轉換、CPU對變化的幅值進行分析并與報警設定值進行比較，如果超出設定值則在發出報警信號，同時也輸送到監控設備中，再經監控設備進一步識別、判定，當確認可能會發生火災時，監控主機發出火災報警信號、點亮報警指示燈、發出報警音響，同時在液晶顯示屏上顯示火災報警等信息。值班人員則根據以上顯示的信息，迅速到事故現場進行檢查處理，并將報警信息發送到集中控制臺。

特點

1、保護功能

電氣火災監控系統，它可以在線監測電氣設備在運行時存在的故障等可能引起的火災的不正常的情況，發出聲光報警，并且控制斷路器的脫扣器，使之實現供電線路發生的短路、缺相、過電流、過電壓及惡意用電等情況進行保護報警。

2、整定值可調整

電氣火災監控系統中的探測器采用微處理器，其靈活性好、一致性好、調節范圍寬、可以在很寬的范圍內進行整定值的設定，實現上下級的配合。

3、可操作性

電氣火災監控設備具有易操作性，操作者可以通過按鍵進行設定，同時可以通過控制器的LCD/LED 顯示器觀察供電參數以了解運行的情況。

電氣火災監控系統的主控制計算機具有很好的人機界面，操作者可通過計算機的 CRT 顯示器觀察以圖形界面顯示的供電系統的運行情況，并以各種不同顏色來區別不同的工作狀態，人機對話功能強、易于工作人員使用。

4、顯示和記錄功能

當電氣火災監控設備檢測到實際所測數值超過或低于設定的整定值時，顯示頁面會自動顯示報警或跳閘原因，并且可在顯示頁面中查詢報警時間和檢測的實際數值。方便了操作人員了解故障原因，并及時解決問題。

規范要求

1、GB 14287.1-2005《電氣火災監控設備》

電氣火災監控系統能接收來自探測器的監控報警信號，并在30S內發出聲、光報警信號。電源采用 220V，50Hz 交流電源。

2、GB 14287.2-2005《剩余電流式電氣火災監控探測器》

剩余電流式電氣火災監控探測器當被保護線路剩余電流達到報警設定值時，探測器應在60S內發出報警信號。

3、GB 14287.1-2005《測溫式電氣火災監控探測器》

測溫式電氣火災監控探測器當被監視部位溫度達到報警設定值時，探測器應在40S內發出報警信號。

應用

電氣火災監控探測器適用于樓層配電箱及配電柜中，對漏電電流、溫度的探測，可采用導軌式安裝或盤面嵌入式安裝方式，具有現實電氣火災信號監測、預警、報警等功能。

電氣火災監控系統是采用分層式網絡構架，由現場間隔層、通訊前置層、站端控制層構成，各電氣火災監控探測器通過RS485通訊接口（采用 Modbus RTU通訊規約）接入通訊服務器，再通過TCP協議通過網絡通信控制器接入RS485光纜進入監控主機。利用站端控制層的監控主機顯示圖形、處理報警信號、打印報表等，并可實現各數據與上級系統的數據同步轉發。
