干貨|如何用萬用表測量電機的好壞
作者：

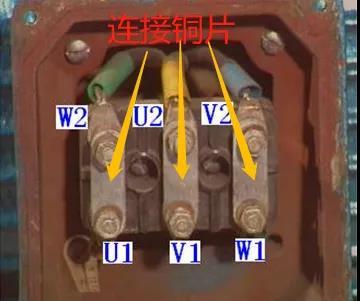

首先看一下三相電動機的測量方法。把數字萬用表檔位放在200Ω檔上，兩兩測量電動機上的三相電源線，如果三次測量的電阻值相等或非常接近，說明三相繞組導通良好。再把電動機的接線盒打開，把接線端上的連接銅片去掉，也就是斷開U、V、W三個繞組的連接，把萬用表檔位放在電阻檔的最大檔位，還是用萬用表表筆兩兩測量U、V、W三個繞組相互間的任意一端，若阻值都顯示無窮大，說明電動機相間絕緣正常。最后用萬用表最大電阻檔，測量U、V、W任意一端和外殼的阻值，若阻值都是無窮大，說明電動機絕緣沒問題。可以通電試驗起動。
再看看單相電動機的測量方法，測量單相電動機的時候可以把數字萬用表的檔位放到2K檔，先測量主繞組的阻值，一般在幾十到幾百Ω，根據電動機功率的不同而有差異。副繞組的阻值比主繞組的阻值略大點或一樣。如果主副繞組的阻值正常，再測量一下主副繞組之間的絕緣，把萬用表檔位放在最大的電阻檔位上，在主副繞組斷開的情況下，用一只表筆接在主繞組的任意一個接線端上，另一表筆接地副繞組的任意一端上，絕緣電阻無窮大為正常，最后也是測量?jī)蓚€(gè)繞組和外殼的絕緣電阻，一只表筆接繞組，一只表筆接在電動機外殼上能導通的地方，顯示無窮大為正常。
