功率VA和W是什么關系？

作者：

首先說明一下VA、W和Var不是功率，他們只是功率的單位，分別是視在功率（用S表示）、有功功率（用P表示）和無功功率（用Q表示）的單位。

記住是有功無功，不是有用無用！??！

他們之間是什么關系呢，我們看他們的公式：

視在功率：S=UI
有功功率：P=UIcosΦ
無功功率：Q=UIsinΦ

電壓與電流之間的相位差(Φ)的余弦叫做功率因數，用符號cosΦ表示。

根據公式可以看出它們之間的關系就是：S²=P²+Q²

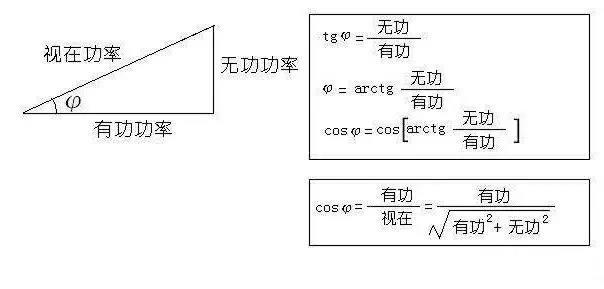

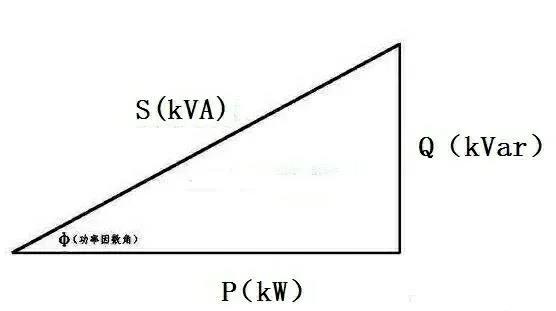

我們可以把三種功率畫成功率三角形，兩個直角邊分別表示有功功率和無功功率，斜邊表示視在功率。

再補充下：

在交流電路中，由電源供給負載的功率有兩種：一種是有功功率，一種是無功功率。

有功功率是保持用電設備正常運行所需要的電功率，就是將電能轉換為其他形式能量（比如機械能、光能、熱能）的電功率。

無功功率比較抽象，它是用于電路內電場與磁場的交換，并用來在電氣設備中建立和維持磁場的電功率。它不對外作功，而是轉變?yōu)槠渌问降哪芰?。凡是有電磁線圈的電氣設備，要建立磁場，就要消耗無功功率。無功功率決不是無用功率，它的用處很大。電動機需要建立和維持旋轉磁場，使轉子轉動，從而帶動機械運動，電動機的轉子磁場就是靠從電源取得無功功率建立的。變壓器也同樣需要無功功率，才能使變壓器的一次線圈產生磁場，在二次線圈感應出電壓。因此，沒有無功功率，電動機就不會轉動，變壓器也不能變壓。

引用一個比較精辟的說法解釋有功無功和無功補償：

有位帥哥用一輛推車搬家，把東西都掛在前面，帥哥一邊壓著車把一邊推，累的滿頭大汗；過來一位美女，坐在推車上離車把較近的車的一側，哈哈，一下輕了不少。帥哥推得又輕松又愜意。帥哥壓著車把的力是無功電流，克服摩擦力往前的推力是有功電流，把東西推到目的地是有功。美女就是無功補償。沒有無功補償，供電系統也能工作，就是累點，耗能厲害；有了美女，男女搭配，干活不累，效率高，還開心。東西在前面，美女在后面，是容性無功；東西在后面，美女在前面，是感性無功。
