什么是電氣一次、二次？看完后你會有所收獲！
作者：
一、什么是電氣一次，二次？
體現在電氣一次設備與二次設備的區別上：
一次設備是指直接用于生產、輸送和分配電能的生產過程的高壓電氣設備。它包括發電機、變壓器、斷路器、隔離開關、自動開關、接觸器、刀開關、母線、輸電線路、電力電纜、電抗器、電動機等。
由一次設備相互連接，構成發電、輸電、配電或進行其他生產過程的電氣設備稱為一次設備。
二次設備是指對一次設備的工作進行監測、控制、調節、保護以及為運行、維護人員提供運行工況或生產指揮信號所需的低壓電氣設備。如熔斷器、控制開關、繼電器、控制電纜等。
由二次設備相互連接，構成對一次設備進行監測、控制、調節和保護的電氣設備稱為二次設備。
二、電氣一次的分類
電氣一次設備根據其在生產中的作用可以分為六大類：
（1）生產和轉換電能的設備。如發電機將機械能轉換為電能、電動機將電能轉換成機械能、變壓器將電壓升高或降低等，以滿足輸配電需要。
（2）接通或斷開電路的開關電器。如斷路器、隔離開關、熔斷器、接觸器等。它們用于電力系統正常或事故狀態時，將電路閉合或斷開。
（3）限制故障電流和防御過電壓的電器。如限制短路電流的電抗器和防御過電壓的避雷器等。
（4）接地裝置。它是埋入地中直接與大地接觸的金屬導體及與電氣設備相連的金屬線。無論是電力系統中性點的工作接地或保護人身安全的保護接地，均同埋入地中的接地裝置相連。
（5）載流導體。如裸導體、電纜等。按設計要求，將有關電氣設備連接起來。
（6）交流電氣一、二次之間的轉換設備。如電壓和電流互感器，通過它們將一次側的電壓、電流轉變給二次系統。
三、電氣二次回路小分類

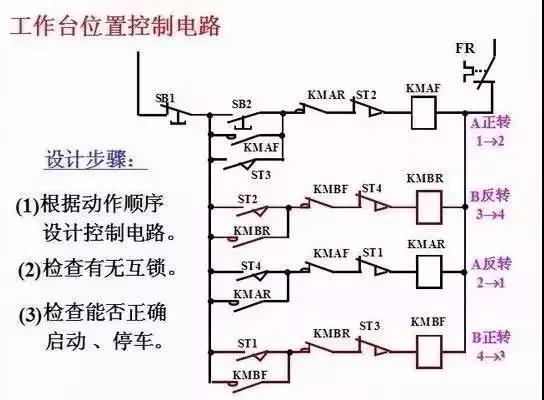

1、控制（操作）回路：由控制開關與控制對象（如斷路器、隔離開關）的傳遞機構、執行（或操作）機構組成。其作用是對一次設備進行“合”、“分”操作。
2、調節回路：是指調節型自動裝置。如由VQC系統對主變進行有載調壓的裝置，發電機的勵磁調節裝置。它是由測量機構、傳送機構、調節器和執行機構組成。
其作用是根據一次設備運行參數的變化，實時在線調節一次設備的工作狀態，以滿足運行要求。
3、繼電保護和自動裝置回路：是由測量回路、比較部分、邏輯部分和執行部分等組成。
其作用是根據一次設備和系統的運行狀態，判斷其發生故障或異常時，自動發出跳閘命令有選擇性地切除故障，并發出相應地信號，當故障或異常消失后，快速投入有關斷路器（重合閘及備用電源自動投入裝置），恢復系統的正常運行。（說明：以上主要是指常規的電磁型繼電器等構成的保護與自動裝置）
4、測量回路：由各種測量儀表及其相關回路組成。
其作用是指示或記錄一次設備和系統的運行參數，以便運行人員掌握一次系統的運行情況，同時也是分析電能質量、計算經濟指標、了解系統潮流和主設備運行工況的主要依據。（說明：綜合自動化已使該回路與三次回路的分界點越來越模糊）
5、信號回路：由信號發送機構和信號繼電器等構成。
其作用是反映一、二次設備的工作狀態。
6、操作電源系統：由電源設備和供電網絡組成，它常包括直流電源系統和交流電源系統。
其作用主要是給控制、保護、信號等設備提供工作電源與操作電源，供結主變冷卻、結水與結煤等動力設備，確保發電廠與變電所所有設備正常工作。
四、電氣一次和二次的區別
電氣一次是主接線,滿足電能的傳輸;
電氣二次接線是對一次接線進行監測,控制和管理等操作用，以保證電氣一次安全可靠運行。
（1）一次：指電氣設備，如變壓器/油開關/隔離開關/開關柜/避雷器/電纜/架空線路等等。
（2）二次：指一次設備的控制或保護裝置，如端子排/繼電保護/控制回路等等。
一次電路也叫主電路，它是從電源到負載輸送電能時電流所經過的電路。一次電路中的各種電氣設備叫一次設備，它們包括了各種開關、斷路器、接觸器、熔斷器和用電設備。

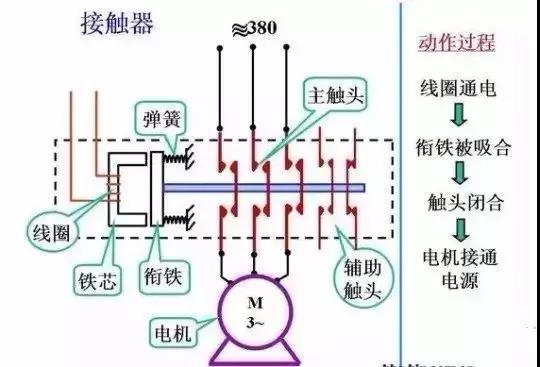

二次電路也叫輔助電路，它是為實現特定的控制要求對主電路進行控制、保護、監視、測量的電路。二次回路中的各設備叫二次設備，它們包括各種控制開關（如按鈕等），繼電器、接觸器的線圈和輔助觸點、信號燈、測量儀表等。
在電力系統中，一次設備是指直接用于生產、輸送、分配電能的電氣設備，包括發電機、電力變壓器、斷路器、隔離開關、母線、電力電纜和輸電線路等，是構成電力系統的主體。二次設備是用于對電力系統及一次設備的工況進行監測、控制、測量、調節和保護的低壓電氣設備，包括測量儀表、一次設備的控制、運行情況監視信號以及自動化監控系統、繼電保護和安全自動裝置、通信設備等。二次設備之間按一定的功能要求連接在一起所構成的電氣回路統稱為二次接線或稱為二次回路，它是確保電力系統安全生產、經濟運行和可靠供電不可缺少的重要組成部分。
