實用 | 電氣控制柜二次回路布線工藝
作者：

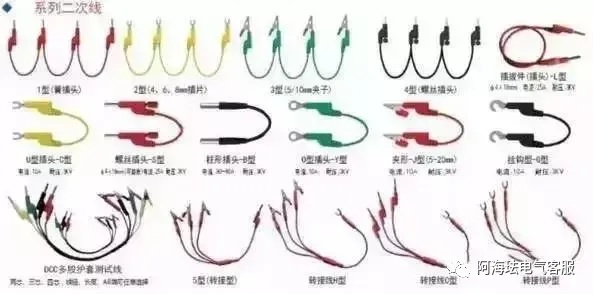

二次回路是任何電氣設備必不可少的重要組成部分，二次回路的電氣性能好壞直接影響到整臺電氣設備的性能和可靠性、安全性。同時，其二次元件的裝配、標號，導線的選擇、敷設以及排列組合等項目，構成二次回路布線工藝的重要內容。
二次布線工藝水平的高低將對產品質量產生直接的影響。過去企業只注重產品的結構性設計及電氣性能的改進，而忽視了二次布線工作，造成了二次回路布線工藝落后，方法陳舊。在新的形勢下，原來的二次布線工藝已遠不能適應新產品開發以及市場發展的需要。
因此，采用新工藝、新技術，使用合適的新型電氣附件等，已成為十分迫切的問題。
基本要求：
1、按圖施工、連線正確。

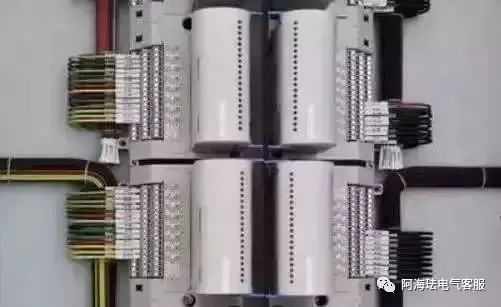

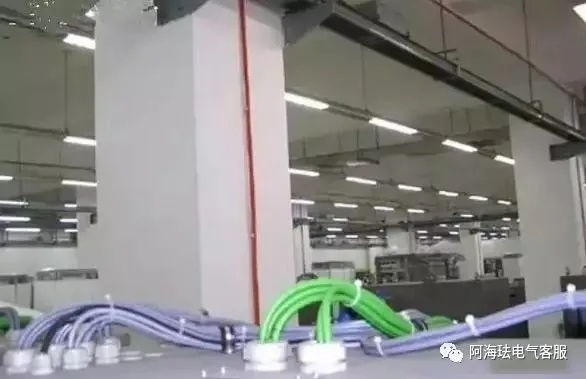

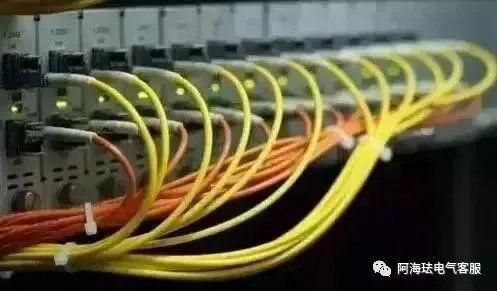

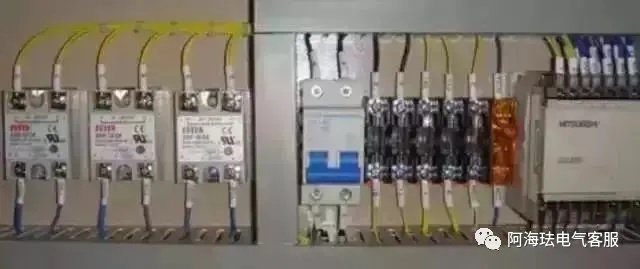

2、二次線的連接（包括螺栓連接、插接、焊接等）均應牢固可靠，線束應橫平豎直，配置堅牢，層次分明，整齊美觀。
5、二次線截面積要求：
單股導線 不小于1.5m m2 ，
多股導線 不小于1.0m m2 ，
弱電回路 不小于0.5m m2 ，
電流回路 不小于2.5m m2 ，
保護接地線 不小于2.5m m2 ；
6、所有二次回路連接導線中間不應有接頭，連接頭只能位于器件的接線端子或接線端子排上。

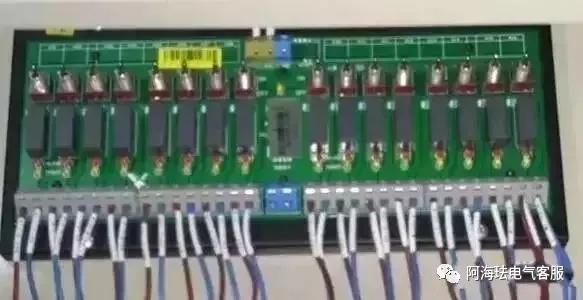

7、每個電器元件的接點最多允許接2根線。每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。

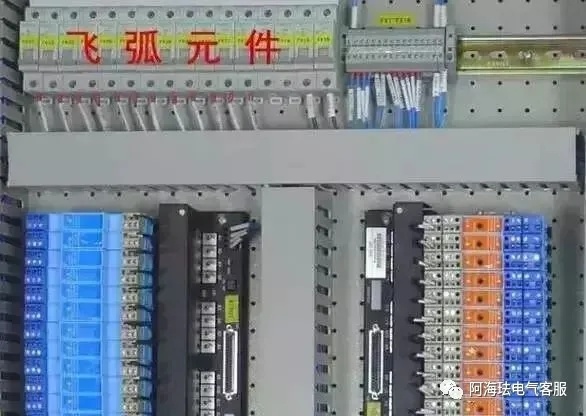

8、二次線應遠離飛弧元件（指斷路器、接觸器等元件），并不得防礙電器的操作 。

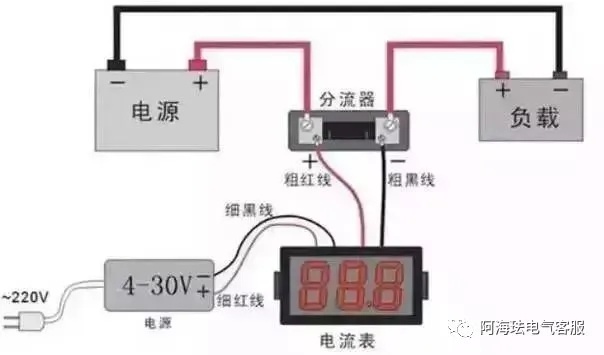

9、電流表與分流器的連線之間不得經過端子，其線長不得超過3米。

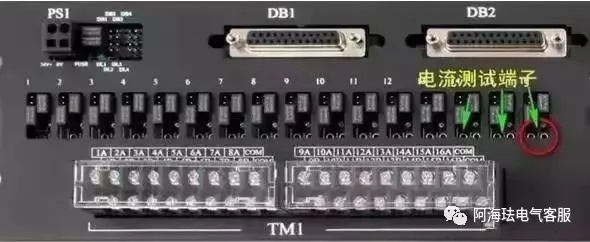

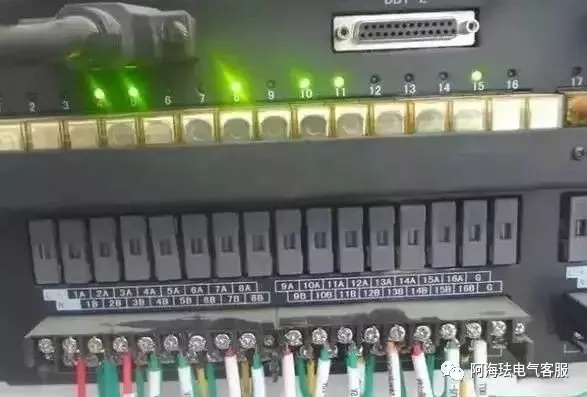

10、電流回路宜經過試驗端子（作用可以不拆線直接測電流）接至測量?jī)x表。

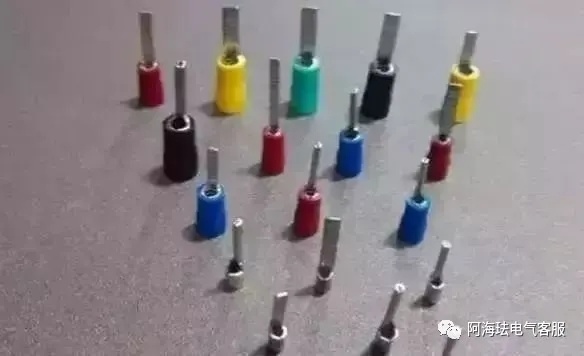

11、多股導線端部應加冷壓端頭接線。弱電回路中截面面積小于1m m2 的單股導線應采用錫焊或其它合適的方式接線。
12、二次線不得從母線相間穿過。

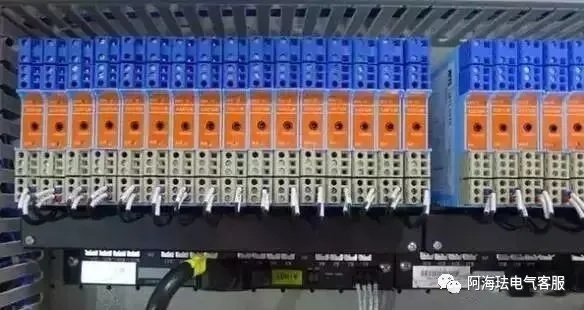

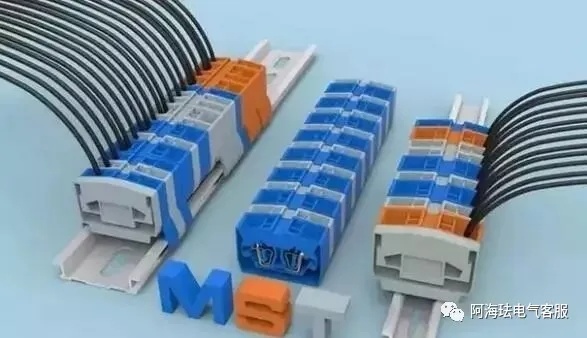

13、回拉式彈簧端子的聯接：
1）硬導線的剝線長度：10mm左右

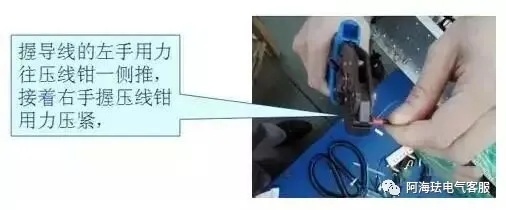

2）軟導線應套上線鼻子壓緊后后再插到端子，注意銅線芯不要露出線鼻子且要壓實。

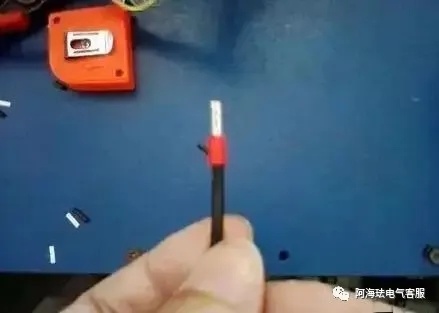

3）合格壓接

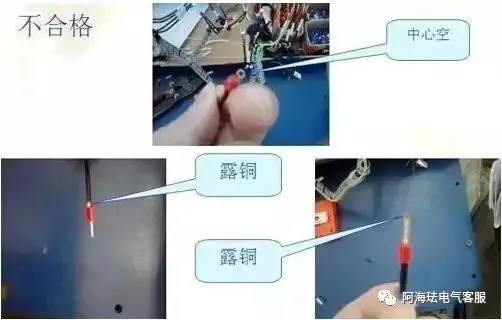

4）不合格
5）導線插入端子中，直到感覺到導線已插到底部，上部不能露銅

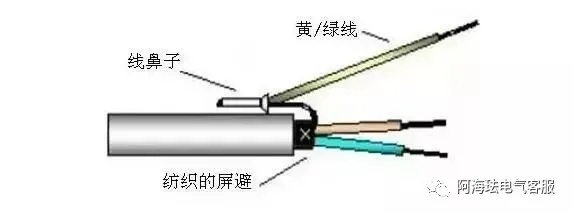

14、屏蔽電纜的連接：
1）擰緊屏蔽線至約15 mm 長為上；
2）用線鼻子把導線與屏蔽壓在一起；
3）壓過的線回折在絕緣導線外層上；
4）屏蔽線采用單端接地。

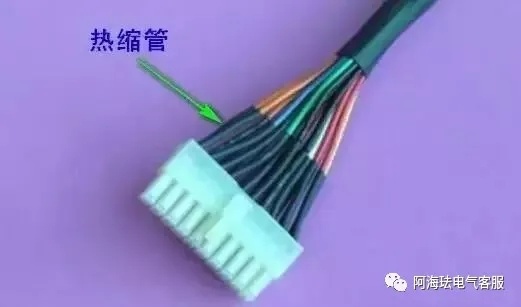

15、用熱縮管固定導線連接的部分。
-END-
