AMC系列塑殼斷路器觸頭三要素

作者：

AMC系列塑殼斷路器除了一些外在的質量指標外，有一個非常重要的內在質量控制指標，行業內俗稱觸頭三要素：

1.

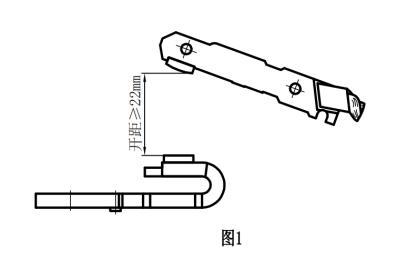

開距：指斷路器動靜觸頭在斷開狀態下的最短距離，見圖一。通常情況下開距對應的斷路器指標為觸頭分?jǐn)嗄芰?，開距越大分?jǐn)嗄芰υ礁撸诂F(xiàn)有常用斷路器的機構設計中，增大開距會導致斷路器機械壽命的下降，為了平衡這一對矛盾，工程技術人員設計了一種雙開距結構，即在正常操作時觸頭開距較小，在短路分?jǐn)鄷r(shí)開距較大，既保證了較高的分?jǐn)嗄芰τ譂M足了足夠的機械電氣壽命。阿?，m電氣開發的AMC-125、250塑殼斷路器采用的就是雙開距結構。

2.

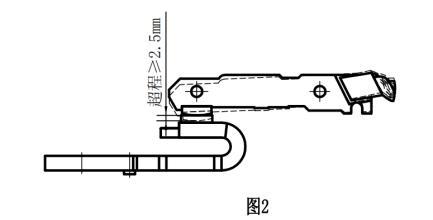

超程：指斷路器動觸頭在受到靜觸頭阻止的位置和預期未受到靜觸頭阻止時的位置差，見圖二。圖中虛線部分就是預斯動觸頭在未受到靜觸頭阻止時的位置。通常情況下超程對應斷路器的觸頭電磨損（電壽命）指標，即動靜觸頭在磨損狀態下電接觸的狀況。理論上說超程越大電接觸狀況越好，但隨之而來的是觸頭在接觸狀態下的分?jǐn)嘈谐碳哟?，分?jǐn)鄷r(shí)間加長，對斷路器的分?jǐn)嗄芰Φ奶岣邥?huì)起阻礙作用，所以超程也應控制在一定范圍。

3.

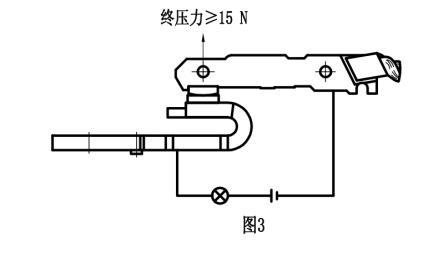

終壓力：指斷路器動靜觸頭在合閘狀態下產生的相互作用力，見圖三。終壓力的大小是影響斷路器溫升指標的重要參數，終壓力大則溫升小，反之亦然。但終壓力的增加同時會增加觸頭對機構的反力距，必須以提高斷路器機構主彈簧力為前提，最終會影響到操作體驗。
