PIS中置柜運行中易發生的問題
作者：
今天小琺跟大家談幾個，平時我們在緊急維修PIS中置柜時，幾個較常遇見的問題
1.手車無法搖到工作位置
開關手車無法由試驗位置搖到工作位置，現場檢查發現，地刀操作孔擋板未能完全復位到地刀分閘位置，使地刀聯鎖擋板伸，限制手車搖到工作位置。檢查發現，開關柜下柜門內圖8 所示圓形圈注頂板由于加工工藝不良，工差配合較差，上下活動量大，使得下柜門頂桿（圖8 中方形圈住）無法可靠頂住圓形圈注頂板，頂板連接有一插銷，插銷阻礙地刀操作孔擋板復位到地刀分閘位置。從而阻礙手車搖到工作位置。處理方法為：改善頂桿與頂板接觸位置，使得在頂板上下活動范圍內，頂桿都可以可靠與之頂觸。
2.地刀無法操作
電纜室門未關閉好時，鎖套的方形凸臺向外凸出，鎖套被開關柜體卡住，接地開關機構主軸不能轉動，不能進行分閘；處理：只有當電纜室門關閉好，鎖套上的方形凸臺被壓入柜體方孔后，鎖套可以轉動，接地開關才能分閘。
3.后柜門電磁鎖打不開

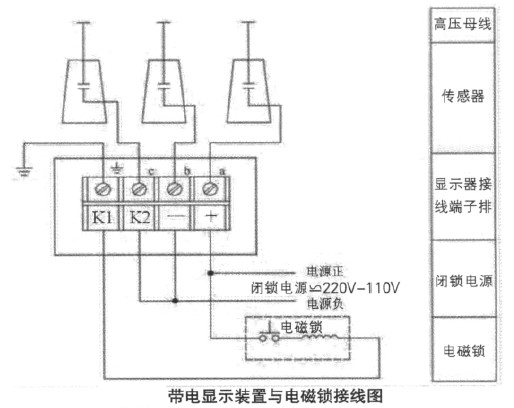

有的PIS中置柜采用電磁鎖閉鎖后柜門的形式，這也是一種防止誤入帶電間隔的措施，后柜門電磁鎖與柜體上帶電顯示裝置接線如圖所示：
當柜內母線帶電時，傳感器經過整流，使三只帶電顯示燈A、B、C 燈亮，同時，顯示裝置K1、K2 間節點斷開，電磁鎖線圈兩端只有正電，負電無法從K2→K1，按動電磁鎖按鈕，線圈無法勵磁，地磁鎖打不開后柜門，防止誤入帶電間隔。停電檢修時，顯示裝置K1、K2 間節點閉合，負電由K2→K1，按動電磁鎖按鈕，電磁鎖線圈勵磁，后柜門打開。如停電檢修時打不開，切不可生硬拉拽，防止破壞電磁鎖，應檢查電磁鎖控制空開是否在合位，電磁所鎖線圈是否斷線，帶電顯示裝置接線端子K1、K2、- 三個端子為負電，+端子為正電，無電位不符，則按接線向上查找，找出原因予以處理。
小琺的提醒：
由于PIS中置柜具備了多種機械閉鎖功能，在現場實際操作過程中如果遇到阻力，應該暫時停止操作，查明原因無誤后再繼續操作，切不可強行操作而可能造成對防誤裝置的損傷，甚至造成事故。
