低壓電工遇到電流表不顯示，怎么辦，老電工手把手教你
作者：
事情發生在幾周前，我們的物業電工李工在配電房巡視時，發現低壓進線柜B相電流表不顯示。對于剛剛進入電工行業的小白老說，他不知道該怎么辦，這個時候他找到了他的師傅，請教這個問題。
李工師傅到達現場以后，第一句話就是，小李啊！上次我不是教你了嗎？怎么還不會啊。直接把電流表換一個就可以了。其實李工想的是：師傅啊，我是想知道為什么電流表會不顯示，而不是換一個電流表啊。當然李工不敢問，只能默默的憋著心里。
總結：作為一個師傅我們不能只教徒弟結果或者答案，更多的是教徒弟方法方式，讓他們舉一反三，靈活的運用。
下面我們來開始分析這個故障。
· 首先：我們先來了解下電流回路在低壓進線柜的作用！電流表一般在低壓進線柜起到監測顯示設備負荷電流大小和是否正常，電流表是和我們電流互感器進行配套使用的元器件。電流表一般裝在柜子面板，而電流互感器一般是裝在柜內，面板的電流表可以讓用戶看到電流數值。當然也有些用戶使用的是多功能儀表。

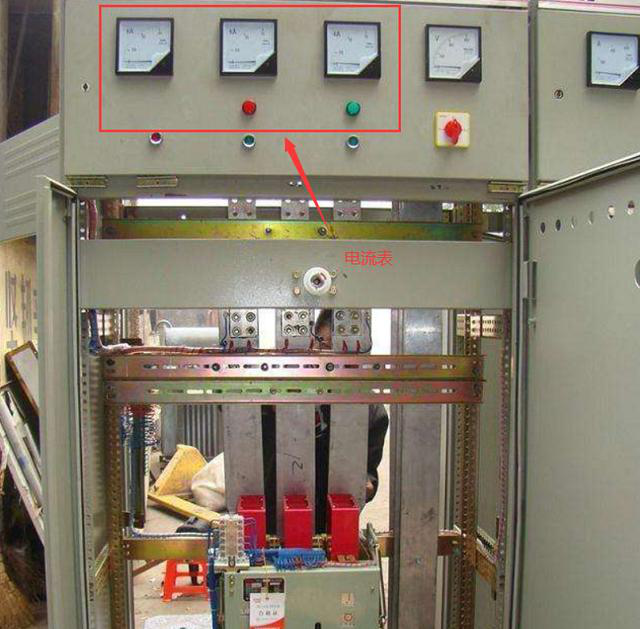

進線柜面板的電流表

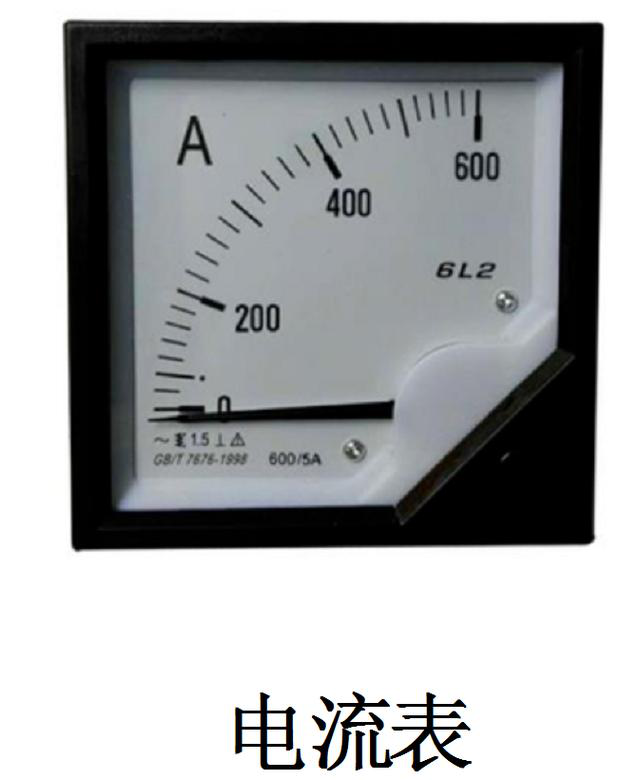

電流表

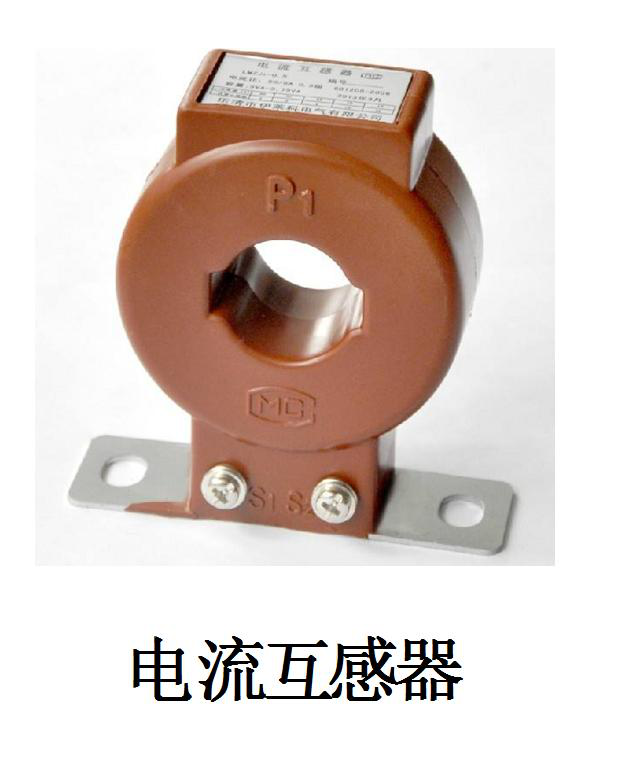

電流互感器
· 上圖是讓大家清楚設備的實物和元器件的實物，當然還有很多種，我就沒有一個一個發了。
· 重點：如何解決低壓進線柜電流回路故障，首先我們要熟悉進線柜設備和圖紙。

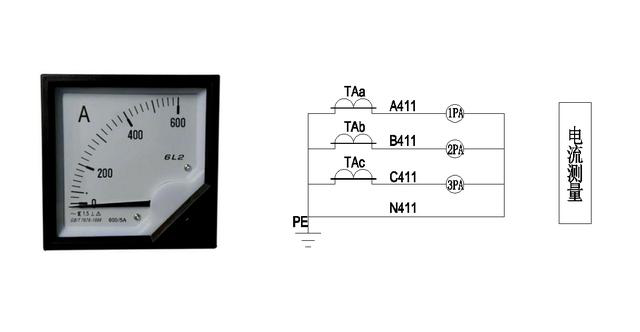

這個是指針式電流回路

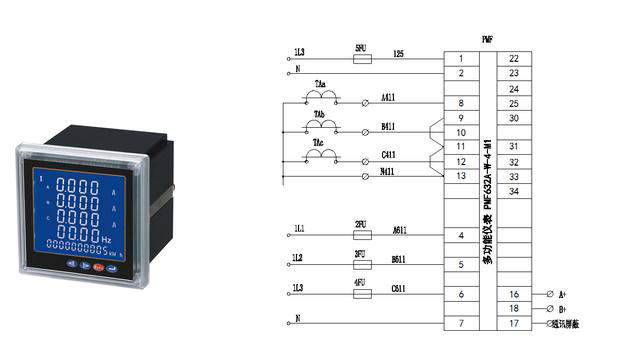

這個是多功能儀表回路
· 下面開始進入故障排除分析：
· 排故開始：故障現象，電工李某，在配電房巡視時，發現低壓進線柜B相電流表沒有指示。

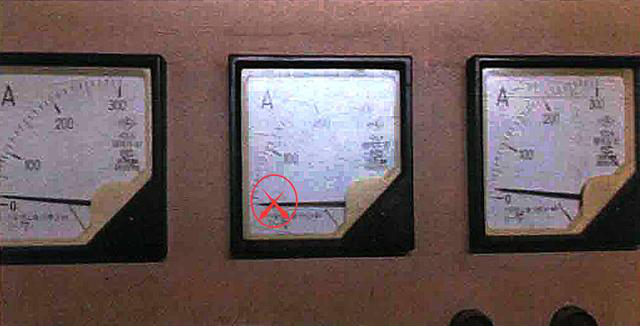

故障圖片
· 排故方法一：首先我們先檢查電流測量回路是否有二次電流，使用鉗形電流表測量B411這根線是否有小電流，如果有小電流就有可能是電流表壞了。

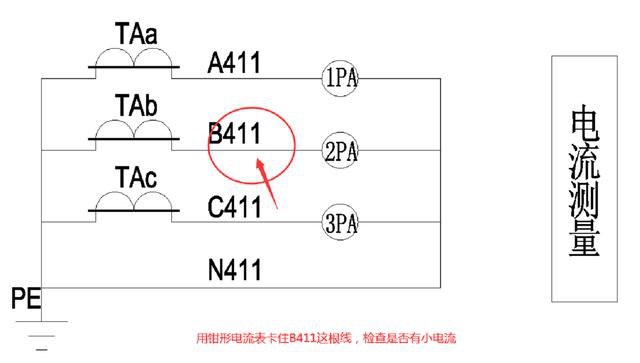

電流回路

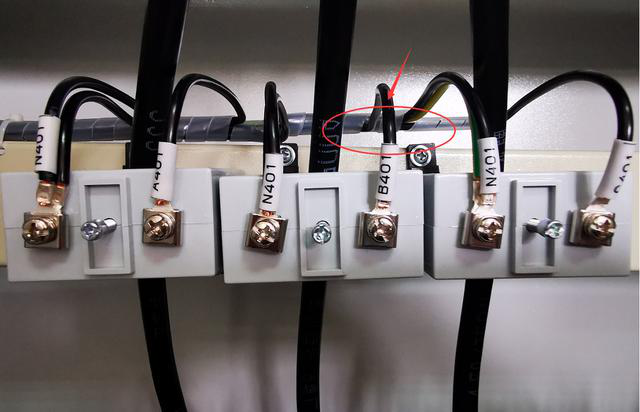

互感器這里測量
儀表這里測量
