測量電流和電壓應注意的問題
在電氣線路中，電路、電壓是最基本的量。電路有直流和交流之分，因此電流和電壓也有直流電流、交流電流和直流電壓、交流電壓之分。專門用于測量電流的儀表叫電流表，專門用于測量電壓的儀表叫電壓表。測量電流和電壓應注意以下三個問題：
1. 電流表必須與用電設備串聯，電壓表必須與用電設備并聯；
2. 根據被測量的大小，選擇合適的量程。量程太大，測量不準確；量程太小，容易燒壞儀表。如果測量大小不能估計，可先選擇最大量程，然后根據指針偏轉的情況，適當調整至合適的量程測量。
3. 對直流的測量要注意儀表的極性，測量直流電流，接線應使電流從表的正極流進，負極流出；測量直流電壓，應使表的正極接高電位端，負極接低電位端。
經過一個電流互感器測量單相電流的電路

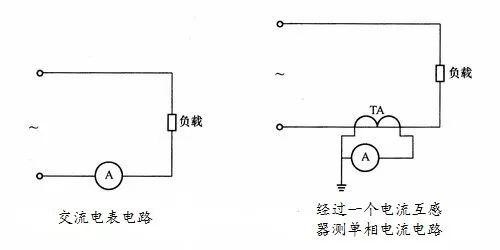

在交流電路中，如果被測電流較大，或者被測量電路的電壓較高，都可以使用 電流互感器和量程為5A的交流電流表測量電流，這是為了擴大電流表量程，同時也比較安全。電路的接線如下圖所示，左邊的是平常我們使用交流電流表的測量電路，直接串聯負載進行測量，右邊是需要用到電流互感器時的電流測量電路圖。
經過一個電流互感器測量單相電流的電路
使用電流互感器測量時應注意：
· 互感器二次側不允許開路，因此，二次側不能安裝熔斷器和串聯開關。
· 為了安全二次繞組的一端必須可靠接地。
用2、3個電流互感器串交流電表測量三相電流電路

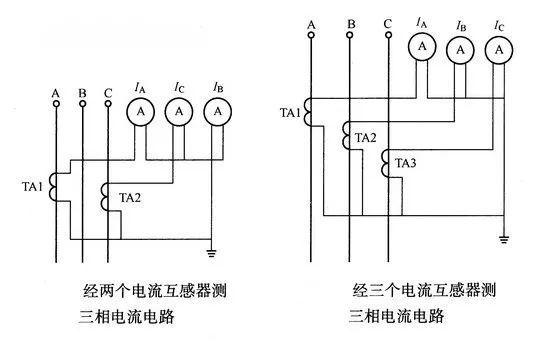

在三相三線制交流電路中，用兩只電流互感器和三塊交流電流表，測量三相電流，可以節省一只電流互感器。其電路如下左圖所示。有時在三相交流電路中，測量三相交流電也用三只電流互感器和三塊交流電表，如下右圖所示。
交流電表串接電路互感器測量三相線路電流
