產品分享|梅花觸頭
作者：
梅花觸頭用于高壓真空斷路器,中置柜,手車等一次導電。
產品簡介
用于高壓真空斷路器,中置柜,手車等一次導電。
一、用途：
一次動觸頭是在消化、吸收阿海琺產品技術的基礎上，自行開發研制成功，替代進口同類產品的全部國產化產品。廣泛應用于HVS系列等手車式斷路器。其性能符合GB3906-1991《3~35KV交流金屬封閉開關設備》的要求。
二、結構特點：
1、無磁不銹鋼支架電解拋光處理；
2、無磁不銹鋼環狀張力彈簧捆綁；
3、觸片為T2銅板精沖加工，表面鍍厚銀，防變色處理后長期不變色，處形美觀。

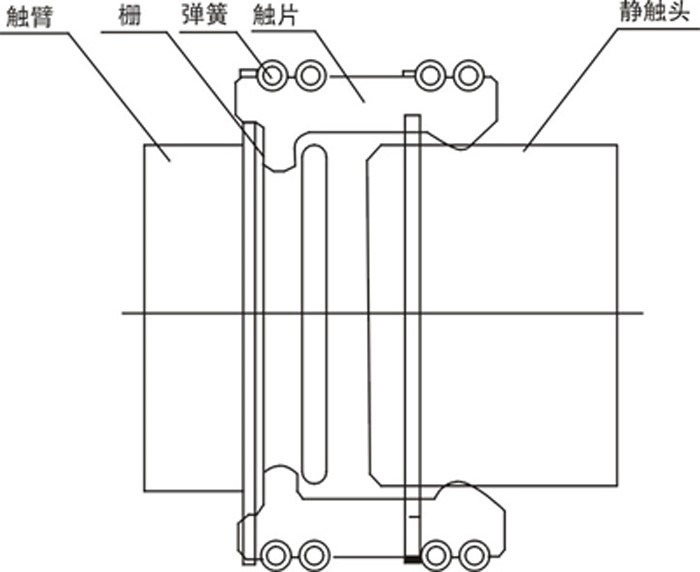

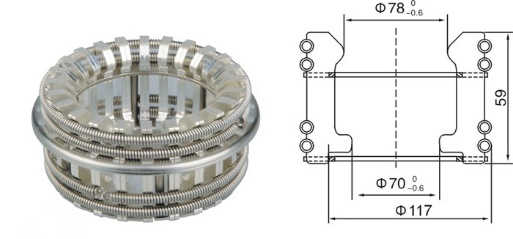

安裝示意圖
捆綁式觸頭
安裝示意圖 結構特點
HVS系列阿?，m斷路器及手車柜圓形捆綁式觸頭安裝示意圖
■環狀彈簧壓力均勻
■采用進口無磁不銹鋼材料，避免渦流
■刷鍍厚銀，抗磨力強
■防變色處理，避免銀層氧化脫落
■靜觸頭插入深度參考尺寸：34±2mm

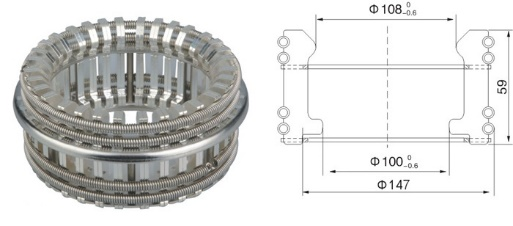

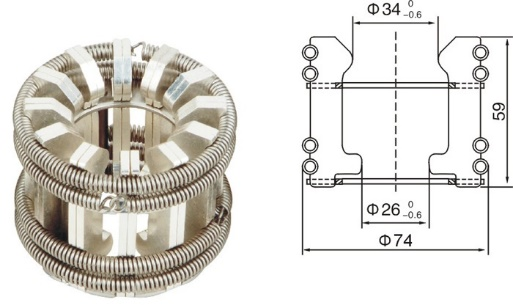

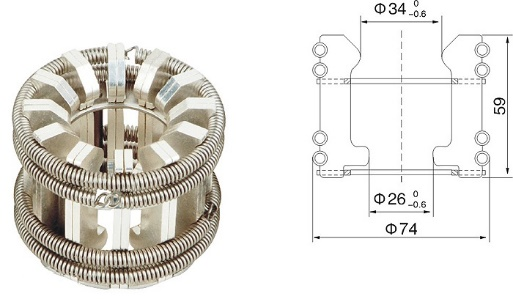

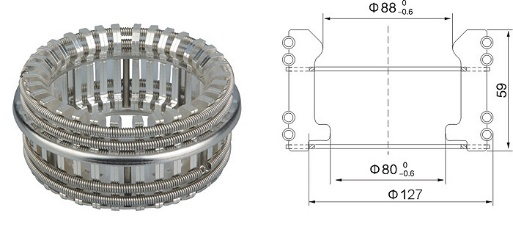

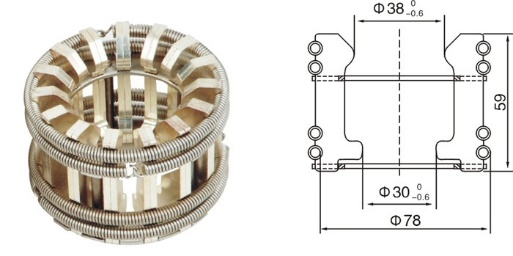

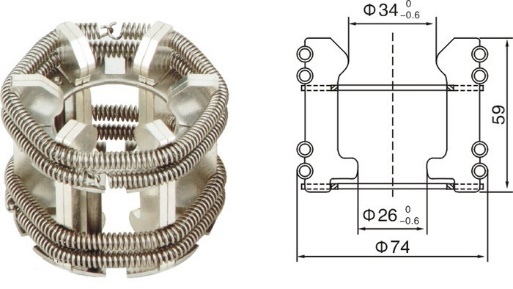

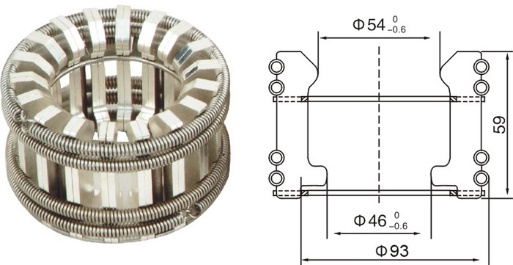

型號與實物圖
630A(12片)梅花觸頭
1250A(30片)梅花觸頭
1600A(36片)梅花觸頭
2000A(48片)梅花觸頭
4000A(84片)梅花觸頭
6301000A(18片)梅花觸頭
6301250A(24片)梅花觸頭
25003150A(64片)梅花觸頭(老型)
