產品分享|橋形接線
作者:
橋形接線 (bridge-circuit configuration)是由一臺斷路器和兩組隔離開關組成連接橋,將兩回變壓器—線路組橫向連接起來的電氣主接線。
-
定義

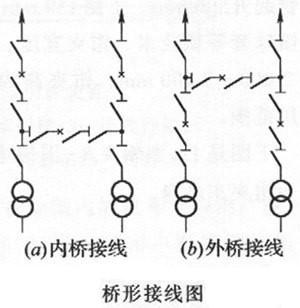

橋形接線可分為橋形接線可分為內橋接線和外橋接線兩種接線方式。橋電路連接在變壓器出口隔離開關內側(靠近變壓器)的稱為內橋接線。橋電路連接在線路出口處隔離開關的外部一側(靠近進線)的稱為外橋接線。示意圖:
-
工作原理
內橋接線的任一線路投入、斷開、檢修或故障時,都不會影響其他回路的正常運行。但當變壓器投入、斷開、檢修或故障時,則會影響一回線路的正常運行。由于變壓器運行可靠,而且不需要經常進行投入和斷開,因此內橋接線的應用較廣泛。
外橋接線的變壓投入、斷開、檢修或故障時,不會影響其他回路的正常運行。但當線路投入、斷開、檢修或故障時,則會影響一臺變壓器的正常運行。因此外橋接線僅適用于變壓器按照經濟運行需要要經常投入或斷開的情況。此外當線路上有較大的穿越功率時,為避免穿越功率通過多臺斷路器,通常采用外橋接線。
為了提高橋形接線的靈活性和可靠性,避免因檢修線路或變壓器時影響其他回路的正常運行,一般在接線中加設一組跨線(導線)。內橋接線的跨線位置與外橋接線中連接橋的位置相同,外橋接線的跨線位置與內橋接線中連接橋的位置相同。跨線上通常設置兩組串接的隔離開關,以便于跨線上隔離開關進行檢修,此兩組隔離開關在正常運行時是斷開的。
-
優點

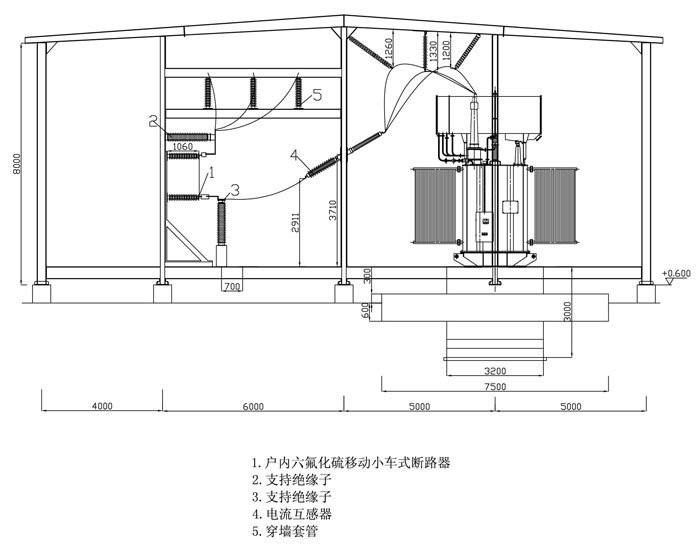

橋形接線中使用的斷路器和隔離開關臺數少,其配電裝置占地面積也小,能夠滿足變電所可靠性的要求,具有一定的運行靈活性。橋形接線適用于線路為兩回、變壓器為兩臺的交流牽引變電所和鐵路變電所等。
-END-
