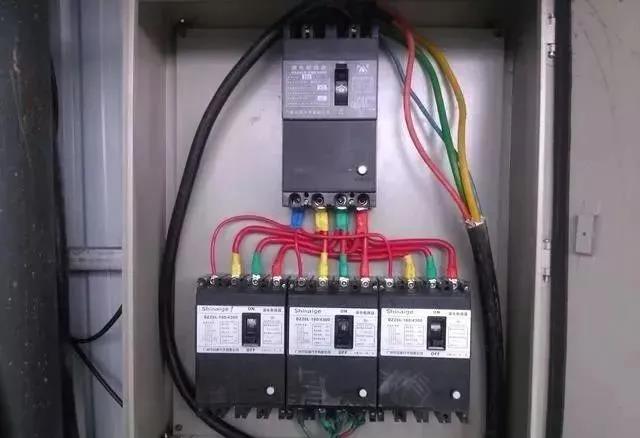

三相漏保的動作機理，通俗地講就是通過漏保互感器過來多少電流就必須有多少電流通過互感器回去，如果過來后有少量電流不通過互感器回去，也就是有少量電流進入大地（漏電），則互感器中就會感應出電流，經放大后驅動執行機構斷電。如果你老跳閘，要么是漏保容量選小了，要么是漏保質量有問題，要么真的有漏電了，也就是相線有電流通過PE這條地線溜掉了，造成流入互感器的電流和流出互感器的電流不一致造成的跳閘。

如果漏電開關確定沒有選小，也沒有質量問題，要找漏電點還真是一件麻煩的事情了。這里簡單提供一些思路方向：

（1）如果你是工業用電，有裝變頻器這些，估計是這些引起的，變頻器這些負載不宜使用漏電保護開關，如果使用了，就會造成頻繁跳閘。

（2）可能有三相不平衡，可以用鉗表通過每條相線單獨測量去找大方向，確定了一個方向后，再往負載下一個分路去跟蹤。

（3）可以用笨方法去逐個斷開負載回路來查找問題，這招可能還是比較管用的，如果斷開某條支路后，漏保沒有跳閘，說明就是這條支路問題，然后再逐個斷開這條支路的下一層支路，一直找到負載層面上去。

（4）如果是電機類負載或者線路，可以用搖表測量絕緣，一般要有5兆歐以上才是正常的。



剩余電流動作保護裝置的誤動分析及故障判斷

一、剩余電流動作保護器的動作分類

動作（即剩余電流動作保護器的漏電動作可以分成兩大類，即正常動作和不正常誤動作）。正常動作：因漏電、觸電及接地故障等原因引起的漏電保護器的動作為正常動作。不正常動作（即誤動作）：不正常動作即誤動作，基本上是由剩余電流動作保護器本身引起的誤動作和由線路引起的誤動作。

1、由剩余電流動作保護器本身原因引起的誤動作：

（1）因保護器的質量不好（穩定性不好、平衡性差及抗干擾能力低）引起的誤動作。

（2）因保護器動作電流值選取不當引起的誤動作。

2、由線路原因引起的誤動作：

（1）由于接線錯誤引起的誤動作；

（2）由于接地不當引起的誤動作；

（3）由于過電壓引起的誤動作；

（4）由于電磁場干擾引起的誤動作；

（5）由于循環電流引起的誤動作；

（6）由于工作中性線絕緣電阻過低引起的誤動作。

（7）由于三相漏電（或單相負荷）不平衡人為地形成剩余電流過大引起的誤動作。

二、剩余電流動作保護器的幾種誤動作原因及防止方法

1、因接線錯誤引起的誤動作

在三相四線制供電線路中，若單相負載連接錯誤會導致剩余電流動作保護器產生誤動作。單相負載的工作中性線沒有穿零序電流互感器，會引起誤動作，正確接線應使工作中性線穿過零序電流互感器。

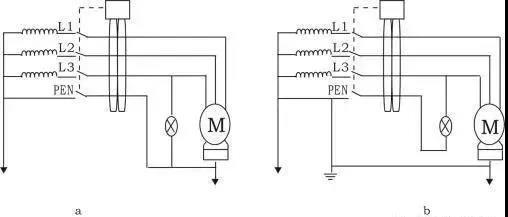

在電氣設備具有保護接零線路中，安裝剩余電流動作保護器時，若誤將保護接零導線穿過零序電流互感器，將使電氣設備的剩余電流無法被檢測出來，造成剩余電流動作保護器拒動，如圖6-1 a，正確接線見圖6-1 b。

由上述可知，安裝剩余電流動作保護器時，一定要注意線路中的中性線的正確接法，即工作中性線一定要穿過零序電流互感器，而保護接零線絕對不能穿過零序電流互感器。

2、由于接地不當而引起的誤動作

a、剩余電流動作保護器后面的工作中性線不能進行重復接地。

在6-2a接法中，由于零序電流互感器后面對工作中性線實施了重復接地，這樣使一部分工作電流通過重復接地極流入大地而造成剩余電流動作保護器的誤動作，而當電氣設備發生漏電故障時，漏電電流則又可能通過工作中性線回流，使零序電流互感器檢測不出漏電故障信號，使保護器不動作，正確接線如圖6-2b，將重復接地點移至零序電流互感器的前面。

氣體放電的變頻放電

b、裝設剩余電流動作保護器和不裝設保護器的設備不能公用接地極，若裝設剩余電流動作保護器和不裝設剩余電流動作保護器的電氣設備共用一個公共接地極，如圖6-3。因為不裝保護器的電氣設備發生漏電故障時，危險的接觸電壓（Ud）將通過公共接地極傳到已裝設保護器的電氣設備上，而發生觸電故障，剩余電流動作保護器并不能動作，不起保護作用，造成觸電危險。

過電壓造成剩余電流保護器的誤動作

例：有一幢大樓每戶的各種用電設備都接到自來水管或其他金屬管件網上，當某戶用電設備發生碰殼漏電故障時，則可將危險接觸電壓傳到其他用戶的所有用電設備上，即使安裝剩余電流動作保護器也不能避免傳過來危險接觸電壓，尤其是當金屬管網未實施可靠接地或中間使用塑料管接頭時，此危險接觸電壓是相當高的，這是相當危險的，決不能錯誤地以此作為能使用公共接地極和電氣設備的保護接地。

c、負載為自耦變壓器，裝設保護器時，自耦變壓器不能接地。

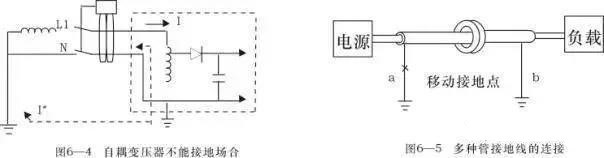

若剩余電流動作保護器的負載有自耦變壓器時，而自耦變壓器又進行了接地，如圖6-4。這時，將形成自耦變壓器底座的接地線對工作電流的分流，也會導致剩余電流動作保護器誤動作。這種自耦變壓器不能接地，并應放置在絕緣底座上。

d、零序電流互感器一次導體帶有金屬管（或帶有金屬管電纜）時，金屬管的接地線應裝在負載側，若金屬的接地線裝的零序電流互感器的電源側a 點，由于漏電故障電流穿過零序電流互感器，剩余電流動作保護器不會動作，如圖6-5。正確接法應把金屬管的接地線和移到零序電流互感器的負載側b點，或把零序電流互感器安裝在無金屬管的導線處。

零線重復接地的連接

零線重復接地的連接

3、由于過電壓引起的誤動作

低壓電網的過電壓主要有：架空線路因雷電感應產生過電壓；在接有電感性負載（變壓器、電磁接觸器等）的電路中，接通和分斷電路時產生操作過電壓；在分斷空載變壓器時，會產生高壓側過電壓竄入到低壓側形成的過電壓等。過電壓的峰值可高達6000V。

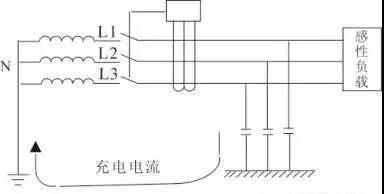

由于低壓電網存在對地漏電電阻和對地電容，當電路中有過電壓時，會瞬時增加剩余電流，因為過電壓時的電壓很高，對地電容的容抗就很小使得充電電流很大，往往會造成保護器的誤動作，如圖6-6。為防止過電壓引起剩余電流動作保護器的誤動作，可選用脈沖電壓不動作型剩余電流動作保護器，該型保護器在入線端裝設了過電壓吸收電路，就可避免瞬時過電壓引起的誤動作。

4、由高頻對地電流的影響而引起的誤動作

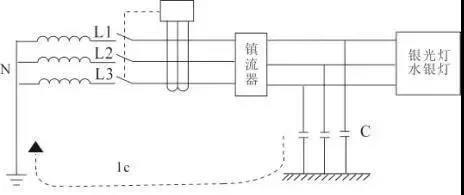

在低壓電網中，由于變壓器、電動機的磁飽和特性的影響，以及使用大功率的整流器、晶閘管、電弧爐、氣體放電燈等都會產生高頻電流。當供電線路長、對地電容大時，高頻電流對地的漏電就會引起剩余電流動作保護器的誤動作，見圖6-7。

當負載側或電源側產生高次諧波引起漏電電流時，應注意提高電網。
