高壓配電室組成：高壓配電室、變壓器室、低壓配電室布置
作者：
6-10kV室內變電所主要由三部分組成：即高壓配電室、變壓器室、低壓配電室。
一、高壓配電室
當臺數較少時采用單列布置；當臺數較多時采用雙列布置。
架空進出線時，進出線套管至室外地面距離應不低于4m，進出線懸掛點對地距離一般不低于4.5m。固定式高壓開關柜凈空高度一般為4.5m左右，手車式開關柜凈高一般為3.5m。高壓配電室布置如圖9-7所示。

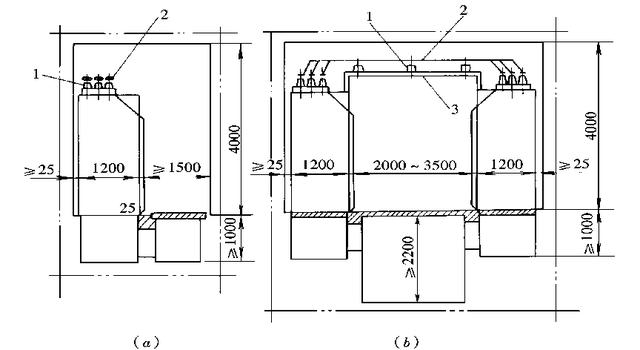

高壓配電室布置
(a)單列布置；(b)雙列布置
1—高壓支柱絕緣子；2—高壓母線；3—母線橋
二、變壓器室
變壓器室是安裝變壓器的房間。變壓器室的結構型式與變壓器的型式、容量、安放方向、進出線方位及電氣主接線方案等有關。
每臺油量為100kg及以上的變壓器，應安裝在單獨的變壓器室內。
變壓器在室內安放的方向根據設計來確定，通常
有寬面推進和窄面推進。寬面推進的變壓器低壓側宜向外；窄面推進的變壓器油枕宜向外。變壓器室的地坪有抬高和不抬高兩種。地坪抬高的高度一般有0.8；1.0；1.2m三種，相應變壓器室高度應增加到4.8～5.7m。

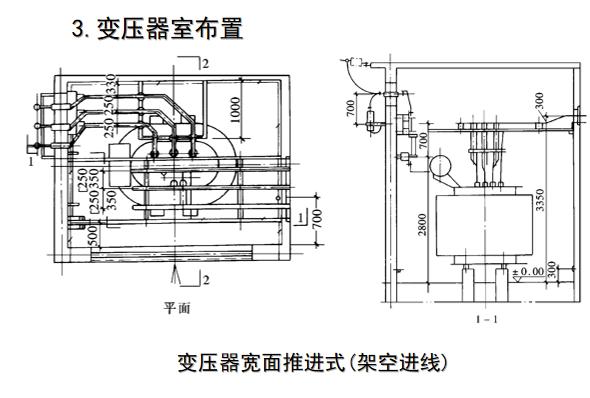

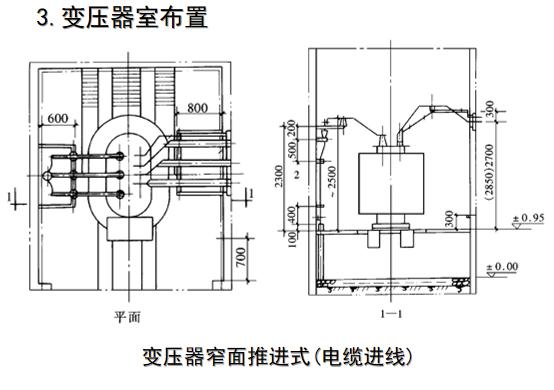

變壓器室布置

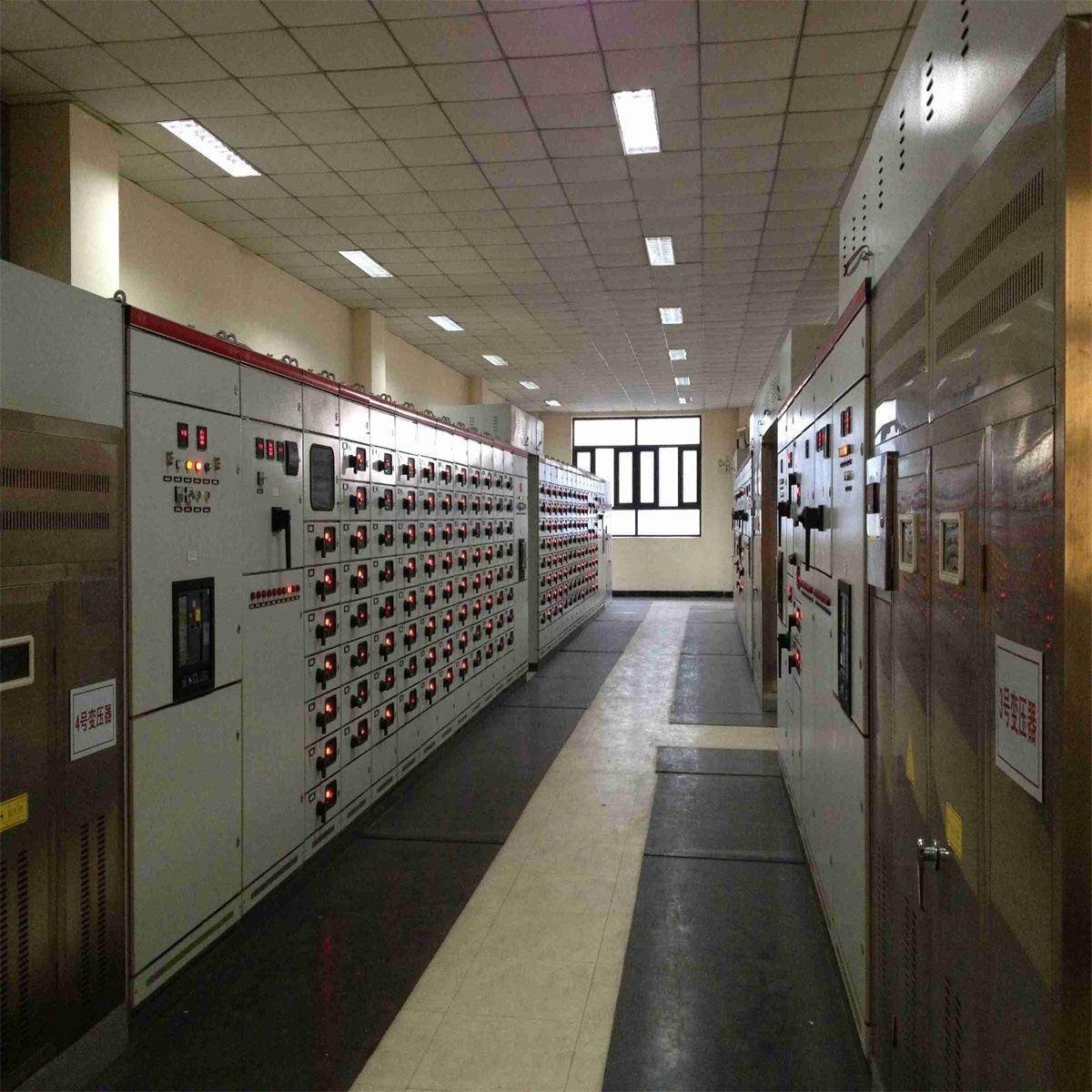

三、低壓配電室
根據低壓開關柜數量的不同可采用單列布置或雙列布置。
當低壓配電室與地坪抬高的變壓器室相鄰時，高度為4～4.5m；與地坪不抬高的變壓器室相鄰時，高度為3.5～4m；低壓配電室為電纜進線時，高度為3m。

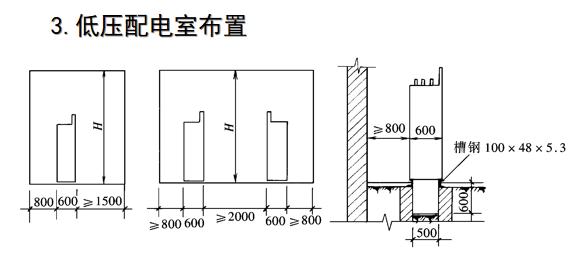

低壓配電室布置
