接地裝置重要性

作者：

近年來，我國電力事業迅速發展，對建筑電氣的要求越來越高，電氣設備接地裝置的安全問題也越來越成為每個電器人關注的焦點，這些年來電氣設備的使用頻率越來越高，數量急劇增長，自動化、智能化越來越高端精確，往往發現在每個事故的背后大多數都是存在接地質量的不合格。往往就是因為這一點點的不合格造成的是大面積故障或者事故，接地系統看似一個簡單地安裝，但是在實際的應用與操作中卻是一個非常復雜、需要較高技術要求的工作。

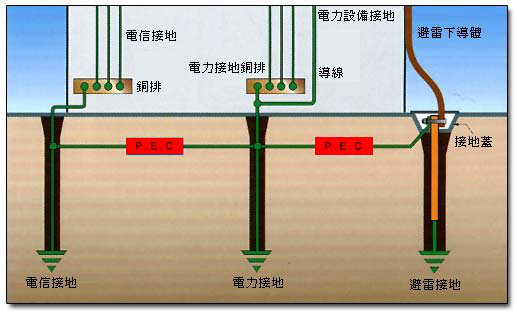

接地裝置在供配電系統安全運行中有著及其重要的地位，接地裝置是指埋設在地下的接地電極到設備之間的連接導線總稱。接地（earth）在系統、裝置或設備的給定點與局部地之間做電連接。系統接地（system earthing）電力系統的一點或多點的功能性接地。保護接地 (protective earthing)為電氣安全，將系統、裝置或設備的一點或多點接地。雷電保護接地 (lightning protective earthing)為雷電保護裝置(避雷針、避雷線和避雷器等)向大地泄放雷電流而設的接地。防靜電接地 (static protective earthing)為防止靜電對易燃油、天然氣貯罐和管道等的危險作用而設的接地。接地極 (earthing electrode0埋入土壤或特定的導電介質(如混凝土或焦炭)中與大地有電接觸的可導電部分。接地導體(線) （earthing conductor）在系統、裝置或設備的給定點與接地極或接地網之間提供導電通路或部分導電通路的導體(線)。接地系統（earthing system）系統、裝置或設備的接地所包含的所有電氣連接和器件。接地裝置（earth connection）接地導體(線)和接地極的總和。接地網（earth-electrode network）接地系統的組成部分，僅包括接地極及其相互連接部分。集中接地裝置（concentrated earth connection；concentrated grounding connection)為加強對雷電流的散流作用、降低對地電位而敷設的附加接地裝置，敷設3根～5根垂直接地極。在土壤電阻率較高的地區，則敷設3根～5根放射形水平接地極。接地電阻（earthing resistance）在給定頻率下，系統、裝置或設備的給定點與參考地之間的阻抗的實部。

在電力系統中接地主要是保障電網的中性點和大地之間的電位趨于零。低壓配電系統中相線可能會接觸到柜體外殼或者因為斷裂接觸到大地。系統中的中性點對地絕緣的情況下，電位升高其他兩相的對地電壓會大幅度升高，極易受到損害。系統中的中性點對地不絕緣的情況下，電位趨于相等即使出現一相對地短路情況，其他兩相也會產生接近的相電壓，設備不會產生影響，系統不會產生大幅度的震蕩。接地裝置有效的保障了電力系統的穩定運行。

受周邊環境的影響所處環境的濕度越大，人體的電阻就會越小，受到電擊的可能性就會越高。避免人身受到電擊的有效途徑之一接地。接地就是為了保障設備與大地之間產生的電位趨于一致。當出現異常等情況時，電氣設備的接地電阻較大，產生的對地電位就會升高，一旦人員不明事實情況接觸到異常設備就會造成極大危害。出現問題的設備，其外殼的電壓基本上等同于相線的對地電壓。接地裝置有效的避免了傷人的危害。
