M-Set低壓抽屜柜的原理及操作注意事項

作者：

在余熱發電中

M-Set低壓抽屜柜室電壓在660v一下，電流在1000A以下的控制及柜電氣設備。它是自動化控制中間環節，是聯接DCS柜與現場執行機構的一個重要的環節，它的可靠運行時發電廠提高發電量、創造高效益的重要組成部分。我們檢修和運行都要了解它的原理及操作方法及注意事項。

一、抽屜柜按作用來分可分為饋電型柜及控制型柜

1、饋電型柜

它的主要功能就是將低壓母線的三相電壓通過柜內的斷路器往變頻器控制柜軟啟柜、站用控制屏等電氣柜供電，抽屜柜的空開具有脫扣跳閘線圈，起到保護送電線路及終端設備短路保護，切換故障電源作用，它通過主電路上串接電流互感器及配備電流繼電器，當檢測到短路電流時就使具有反時限的電流繼電器動作，驅動柜內主電路斷路器脫扣線圈，切換故障電源，短路電流越大，動作時間越短，這是反時限保護的一大特點。大電流饋電柜中，基本都裝有這種保護設備，供電電流較小的時候，可依靠斷路器本身的保護動作即可。

2、控制型柜

其主要作用就是通過斷路器及接觸器，繼電器設備組合控制電路，將中央控制室DCS控制信號，實施對拉鏈機、關斷閥、凝結水泵等電氣設備的正反轉及抽屜柜上電機綜合保護，當電機缺相或短路堵料負荷重時，保護器常開觸點閉合切斷抽屜柜的控制回路，控制接觸器短電，切斷電源。控制柜還有繼電器與控制電路乙炔，中控電腦與設備通訊正常。

二、M-Set低壓抽屜柜注意事項

抽屜柜一般禁止主電路負責帶電推進，直接帶負荷，所以低壓抽屜柜均帶機械連鎖機構。

1、推進時，首先要對準導軌，平衡推進（控制柜位置開關處于斷開位置，閉鎖小開關處于進出位置）。

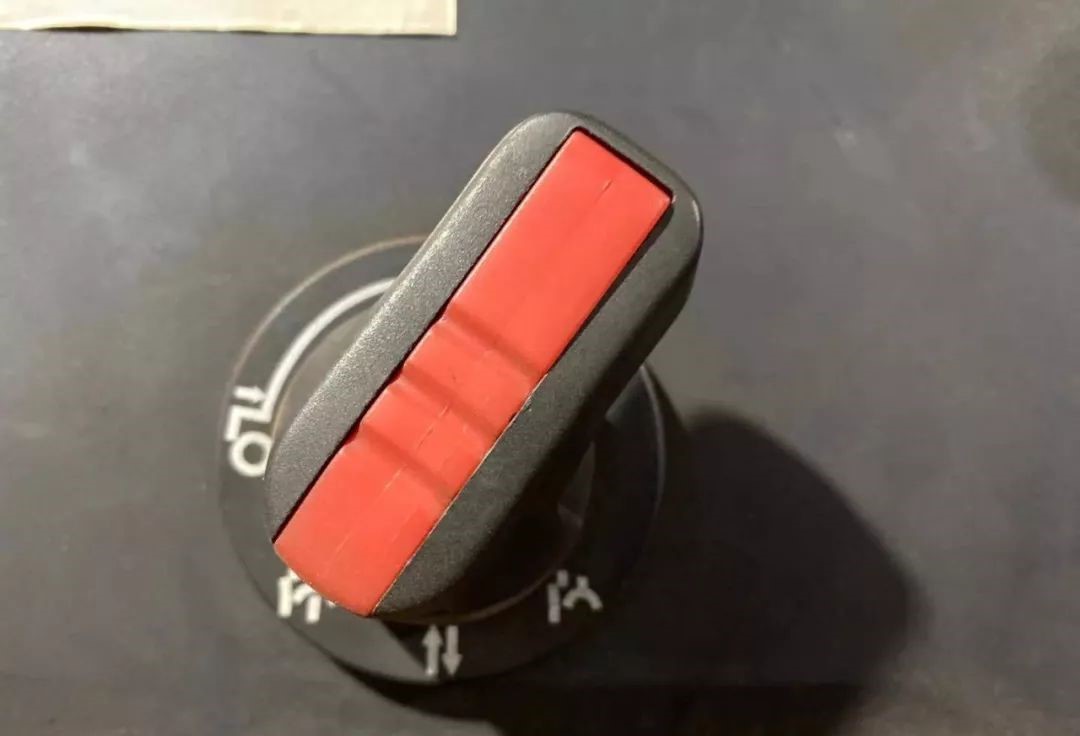

2、閉鎖小開關位置介紹：

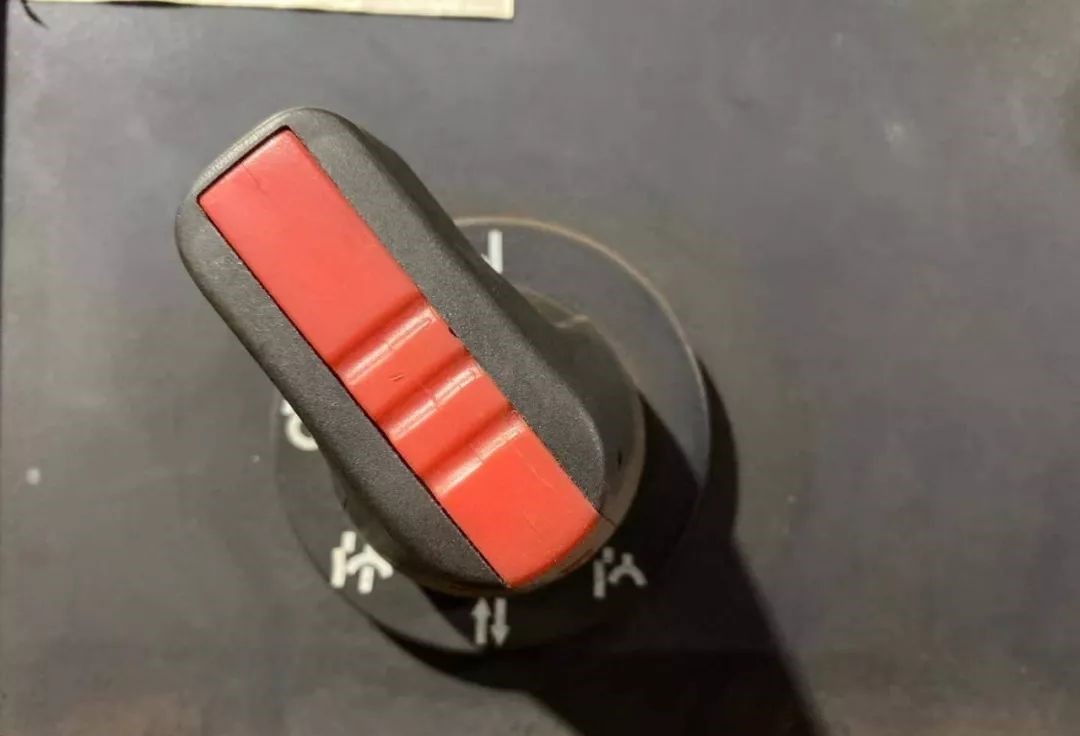

a、運行位置

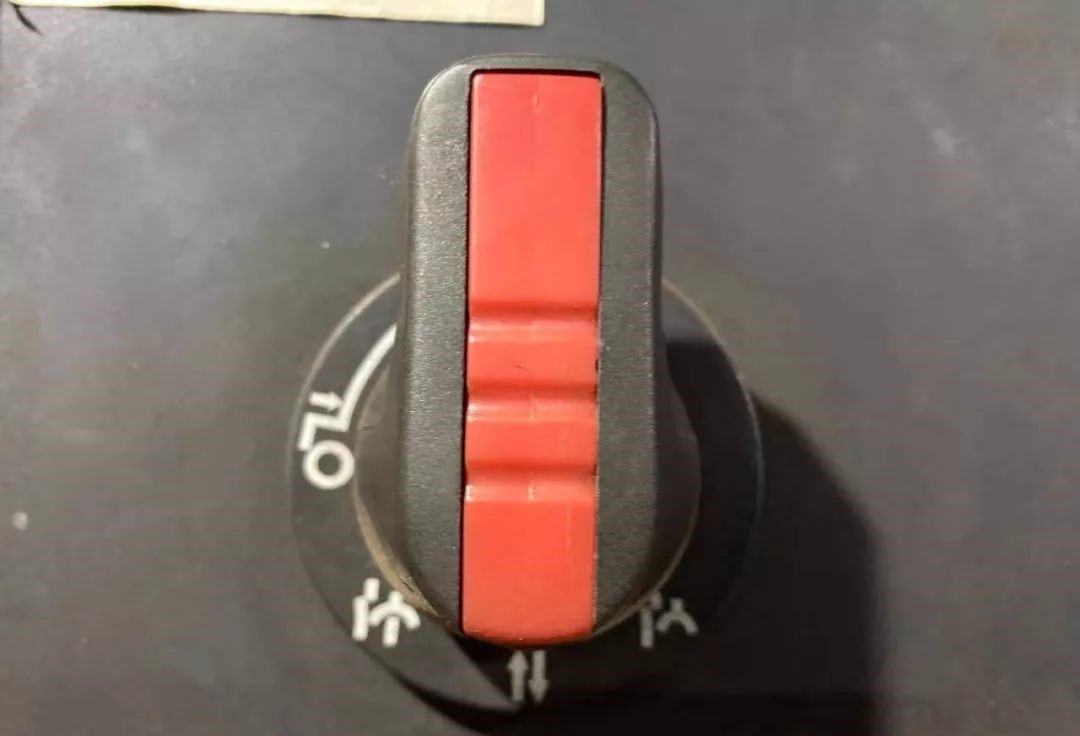

b、試驗位
