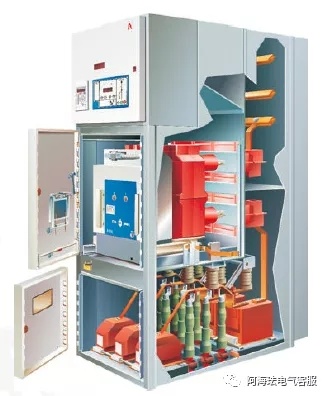

PIS系列高壓柜母線的選型

作者：

對于母線的選擇GB3906[附錄D]中公式：S=I/a√(t△θ)

式中：I--額定短時耐受電流；a—材質系數，銅為13，鋁為8.5；t--額定短

路持續時間；△θ—溫升（K），對于裸導體一般取180K，對于4S持續時間

取215K。

則：

25KA/4S系統銅母線最小截面積S=（25000/13）*√4/215=260 mm2 用60*5就可以了.

31.5KA/4S系統銅母線最小截面積S=（31500/13）*√4/215=330 mm2

40KA/4S系統銅母線最小截面積S=（40000/13）*√4/215=420 mm2

63KA/4S系統銅母線最小截面積S=（63000/13）*√4/215=660 mm2

80KA/4S系統銅母線最小截面積S=（80000/13）*√4/215=840 mm2

接地母線按系統額定短時耐受電流的86.7%考慮:

25KA/4S系統接地銅母線最小截面積S=260*86.7%=225mm2

31.5KA/4S系統接地銅母線最小截面積S=330*86.7% =287mm2

40KA/4S系統接地銅母線最小截面積S=420*86.7%=370mm2

63KA/4S系統接地銅母線最小截面積S=660*86.7%=580mm2

80KA/4S系統接地銅母線最小截面積S=840*86.7%=730mm2

根據工廠配電設計原則，下列部位的母線不需進行母線熱效應和動效應校驗。

(1)采用熔斷器保護，連接于熔斷器下側的母線（限流熔斷器除外）。

(2)電壓互感器回路內的母線。

(3)變壓器容量在1250KVA及以下，電壓12KV及以下，不至于因故障而損壞母線的部位。主要用于非重要用電場所的母線。

(4)不承受熱效應和動效應的部位，如避雷器的連接線和封線。

所以,應該保證你方便接線的母線寬度即可.我們PT用30*4.

1、主母線的選擇：

對子岳壓開關柜主母線的選擇，規格不應于50*5。如圖中有標明：原則上截面大小以圖為準，但規格技術規范，如設計圖存在明顯不合理時應以書面形式與客戶聯系。進線開關柜的額定電流是選擇母線大小的最小限度，還要考慮母線應承受主電路的開斷電流和動熱穩定電流。聯絡母線的規格同主母線。根據上述特點。35kV主母線根據柜體情況適當放大一級，本公司PIS系列高壓開關主母線選擇如下：

額定電流A	手車柜	載流量
630	60*8	1070
800~1250	80*8	1370
1600	100*8	1685
2000	120*10	2170
2500	28010
3150	212010
4000	312010

2.分支母線的選擇

對于PIS系列高壓開關柜分支母線的選擇，規格按本規范，對于進線柜中的銅排截流量以逬線開關所配電流互慼器的額定一次電流為選擇依據，不應參照主母線或開關的額定電流值，出線柜中的銅排截流量應以出線開關所配電流互感器的額定一次電流為選擇依據，同時要考慮高壓柜內母線搭接結構的工藝性比如與一次元件的搭接，要滿足結構的滿搭接要求等。對于避雷器、電壓互感器和傳感器的鏈接排在不影響動熱穩定的前提下均按30*3設計。對子主母線為多根時、要考慮分支母線的厚度盡量統一。根據上述特點.本公司PIS系列高壓開關柜分支母線選擇如下：

開關柜的額定電流（A）	分支母線選擇
開關柜的額定電流（A）	手車柜	載流量
≤100	50*6	775
630	60*6	912
800~1250	80*8	1370
1600	80*10	1540
2000	120*10	2170
2500	28010（異型）
3150	212010
4000	312010
