零線、中性線、地線接錯了會怎樣？
作者：
首先要講一個顛覆大家認知的概念，在國際電工委員會IEC60364標準中，把中性線叫做N線，把地線叫做PE線，把接了地的中性線叫做PEN線。PEN線就是零線。
我們平時習慣性把N線叫作零線，實際上是錯誤的叫法。
什么是中性線？

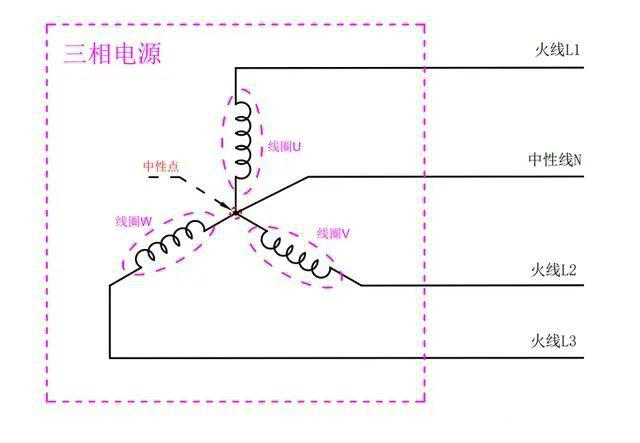

在三相變壓器的低壓側，把三個線圈U、V、W一端連接在一起，這個連接點叫作中性點，從中性點上引出的導線稱為 中性線。從三個線圈的另外一端分別引出三條導線叫三相火線。如下圖所示
什么是零線？

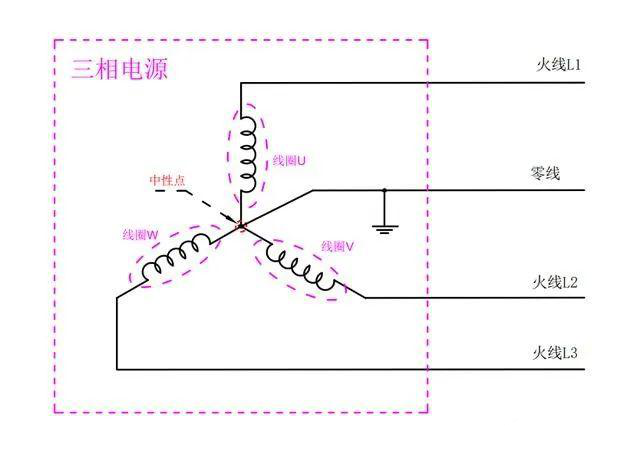

把中性線接地以后，此時中性線的電位被鉗制在零電位，所以也叫零線。變壓器的中性點有兩個目的，其一是建立系統的零電位，其二是構建出零線PEN。
什么是地線？

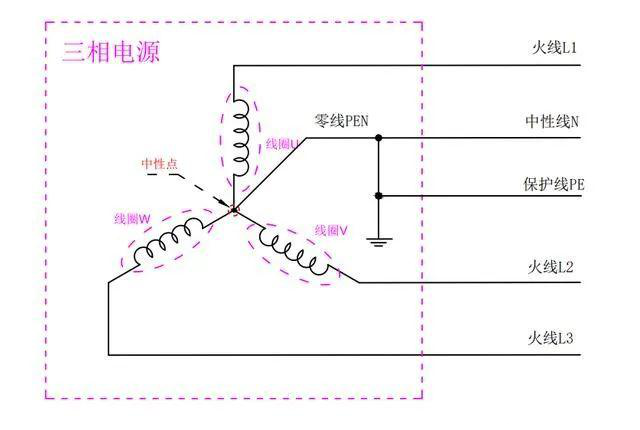

中性線接地以后引出的線叫零線。從接地線上引出的導線叫作保護性PE，俗稱“地線”，而另外一條用于單相電路的回路線叫作中性線N。
中性線N和保護線PE主要區別，中性線和地線雖然在始端是連接在一起的，但是在后期線路的作用卻是截然不同的。
中性線是作為單相電路的回路線，由于電線有電阻和電流所以會存在有一定的電壓。特別是當中性線意外情況下斷開，那么中性線的電壓甚至會上升相電壓。
保護線只作為安全防護用，正常工作時它上面是不允許有電流存在的。為了防止意外情況下斷開，PE每隔一端距離 需要接地。
零線PEN、中性線N、地線PE接錯了會怎樣？
1. PE線中一般是沒有電流流過的，所以地線很多時候都比火線截面積要小。如果接錯，那么PE線的電流大增，其導線會因此而過熱，繼而發生電纜過熱后的絕緣破壞或者加速老化。
2. 漏電開關合不上閘。把PE線和N線接反以后，漏電開關認為漏電，那么漏電開關是合不上閘的。
3. 帶來安全隱患。我們都知道PE線接在設備金屬外殼上以保護人身安全。現在PE線中引入大電流，而PE線的線徑又很細，一旦發生PE線斷裂，則斷點后部的所有用電設備外殼全部都會帶上220V相電壓，可想而知會對系統的安全用電帶了何種影響。
-END-
