中高壓真空斷路器機構磨合試驗控制器
作者:
0引言
1 斷路器動作原理

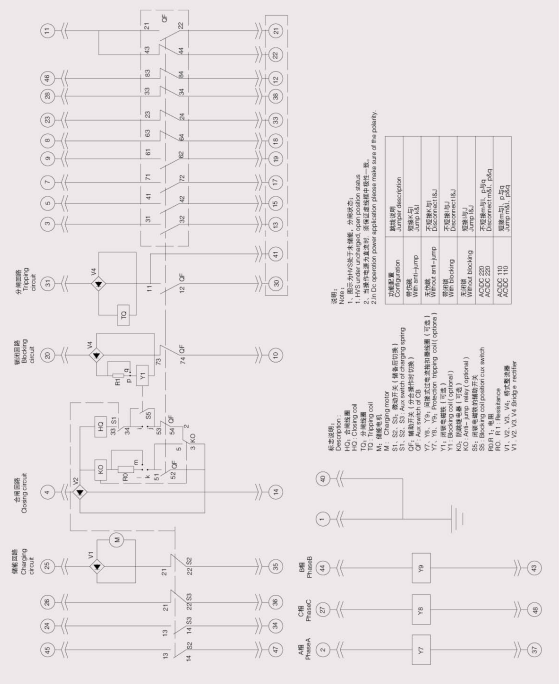

斷路器動作原理見圖一
按圖示在斷路器儲能回路25-35端施加儲能電壓15s后斷路器處于儲能狀態,然后在合閘回路4-14端施加電壓使斷路器瞬間合閘,合閘后在分閘回路30-31端施加分閘電壓使斷路器瞬間分閘,完成一個循環。
2 斷路器磨合控制器的基本原理
選擇合適的可編程控制器來完成斷路器的操作循環。采用指示燈顯示各輔助觸頭的通斷狀
態。 如操作循環未按預設要求完成或輔助觸頭通斷邏輯差導則觸發程控器中斷,通過人工檢查原因。
3 斷路器磨合控制器原理說明

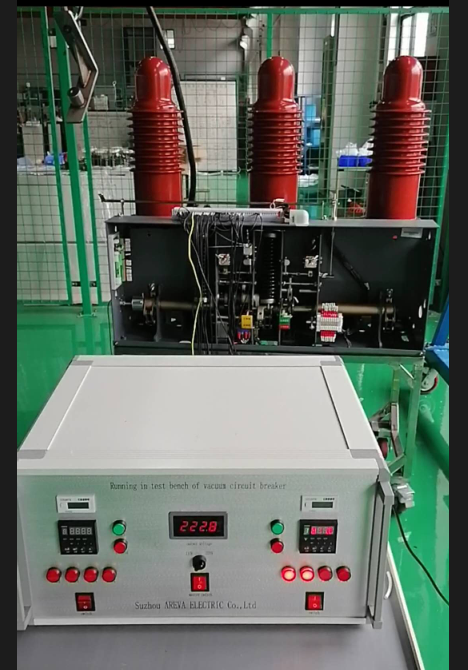

磨合控制器循環動作采用XGHPG-140可編程控制器。

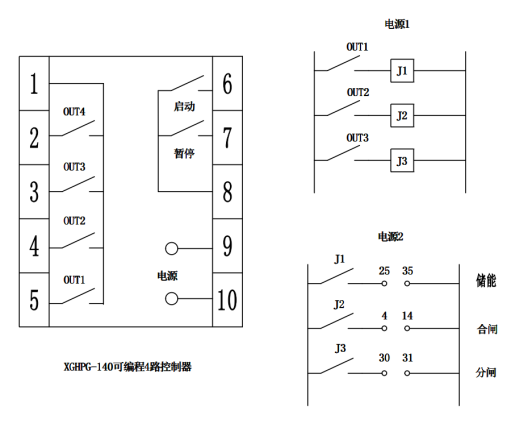

原理圖見圖二
由可編程控制器按程序輸出信號控制繼電器J1、J2、J3分別對應斷路器儲能、合閘、分閘回路。

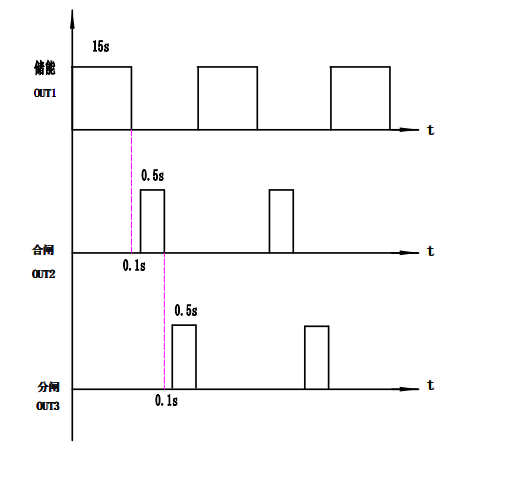

儲能OUT1每次輸出控制脈沖時長15s共200次,合閘OUT2每次輸出控制脈沖時長0.5s共200次,分閘OUT3與合閘一致,三個脈沖間隔為0.1s。
根據XGHPG-140可編程控制器的程序編制方法可編制如下程序:
A1234 所有參數都可以修改
LP3 采用3路OUT
SF000 正計時,上電不啟動,按啟動按鈕啟動
RC2 磨合200次之間的量程代號,2代表量程0~9999s
R0001 磨合200次之間的延時時間1s
T0200 總循環200次(磨合200次)
1nd31 OUT1工作模式:啟動后馬上輸出,時長T1后斷開,時長T2后再輸出.
1.T21 OUT1,T2量程代號,1代表量程0.1~999.9s
1 0001 OUT1循環次數,設置為1次
2.T21 OUT2,T2量程代號,1代表量程
0.1~999.9s
2 0001 OUT2循環次數,設置為1次
2ST1P OUT2工作點選擇:OUT2在OUT1
輸出T2后啟動
3nd31 OUT3工作模式:同OUT2
3.T21 OUT3,T2量程代號,1代表量程
0.1~999.9s
3 0001 OUT3循環次數,設置為1次
3ST2P OUT3工作點選擇:OUT3在OUT2
輸出T2后啟動
1 015.0 OUT1輸出T1為15s
1 0.100 OUT1輸出T2為0.1s
2 0.500 OUT2輸出T1為0.5s
2 0.100 OUT2輸出T2為0.1s
3 0.500 OUT3輸出T1為0.5s
3 0.100 OUT3輸出T2為0.1s
END
上述程序經測試工作穩定可靠.
4. 輔助觸頭的檢測
圖一所示斷路器共有輔助觸頭5常開5常閉,儲能回路輔助觸頭2常開1常閉,由于輔助觸頭較多,采用編組測試法.將5常開5常閉輔助觸頭編為一組,用全部串聯的方法檢測其觸頭接通狀態,用全部并聯的方法檢測其斷開的狀態,同樣方法將儲能回路作用另一組測試.每組分別用2個指示燈表示其通斷狀態.

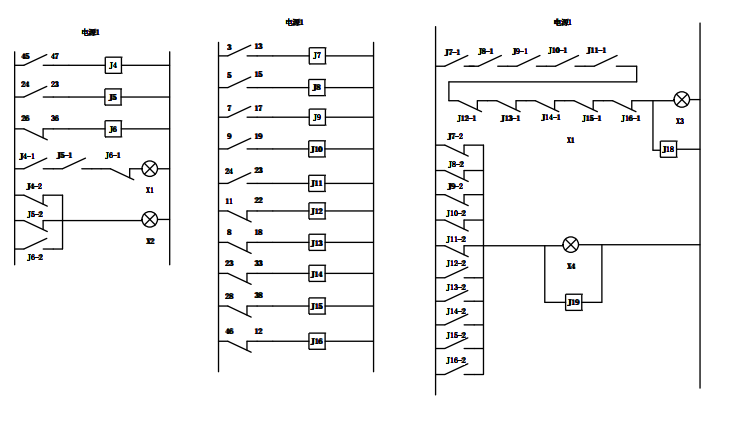

檢測原理如圖四
當斷路器儲能時指示燈X1、X2同時點亮,釋能時X1、X2熄滅,當斷路器合閘時指示燈X3、X4同時點亮,當斷路器分閘時X3、X4熄滅,以此來判斷二組鋪助觸頭內有無不合格現象,當上述邏輯關系不成立時則通過繼電器J18、J19的串聯接點向程控器暫停端7-8發出信號使程序中斷,通過人力檢查排除故障后,按啟動鍵進行,如程序連續200次往復無故障則斷路器磨合試驗結束.
