電氣圖都看不懂，還搞啥電氣？
作者：
電氣圖是用電氣圖形符號、帶注釋的圍框或簡化外形表示電器系統或設備中組成部分之間相互關系及其連接關系的一種圖。
它是電氣工程技術的語言，凡從事維修的電工，必須掌握識讀電氣圖。

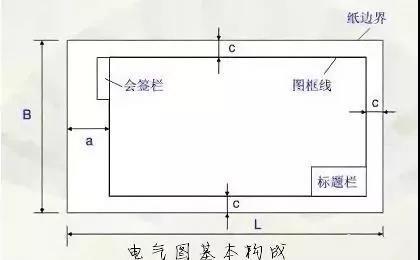

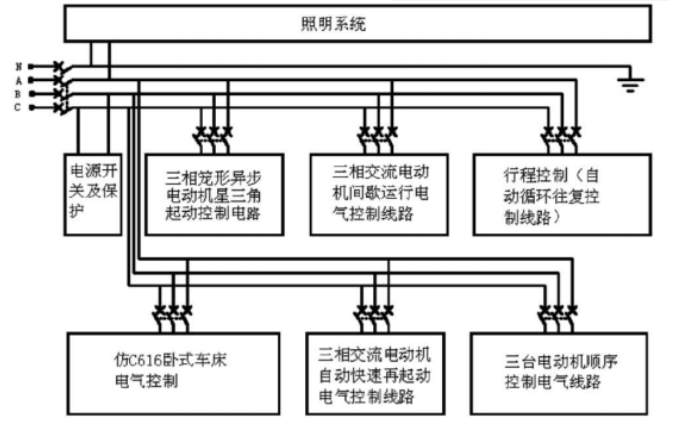

用符號或帶注釋的框，概略表示系統或分系統的基本組成、相互關系及其主要特征的一種簡圖。

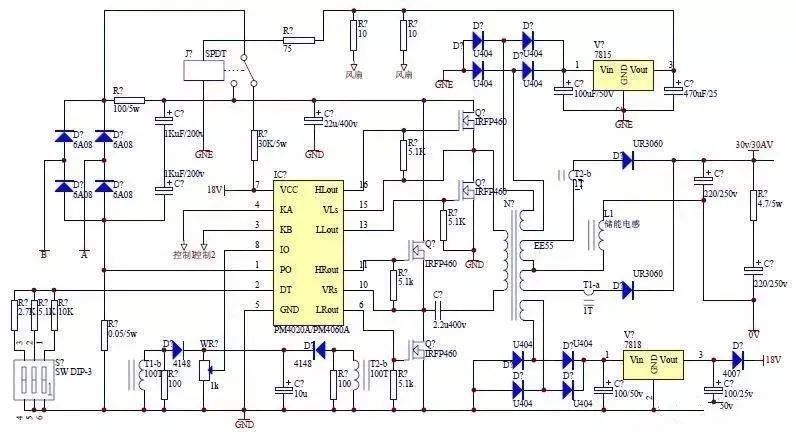

用圖形符號并按工作順序排列，詳細表示電路、設備或成套裝置的全部組成和連接關系，而不考慮其實際位置的一種簡圖。目的是便于詳細理解作用原理、分析和計算電路特性。
表示理論的或理想的電路而不涉及實現方法的一種圖，其用途是提供繪制電路圖或其他有關圖的依據。

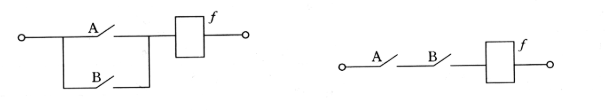

主要用二進制邏輯（與、或、異或等）單元圖形符號繪制的一種簡圖，其中只表示功能而不涉及實現方法的邏輯圖叫純邏輯圖。
下圖就是屬于電氣邏輯圖里較為簡單的邏輯電氣圖，僅供參考！

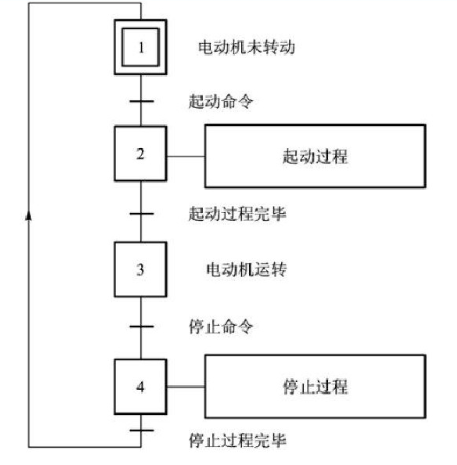

表示控制系統的作用和狀態的一種圖。

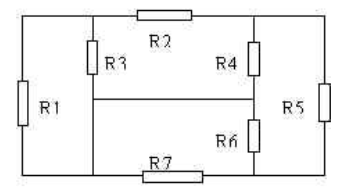

表示理論的或理想的元件（如R、L、C）及其連接關系的一種功能圖。

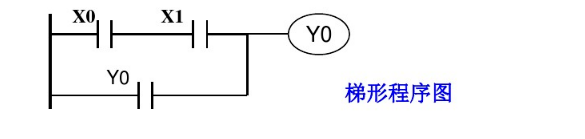

詳細表示程序單元和程序片及其互連關系的一種簡圖。

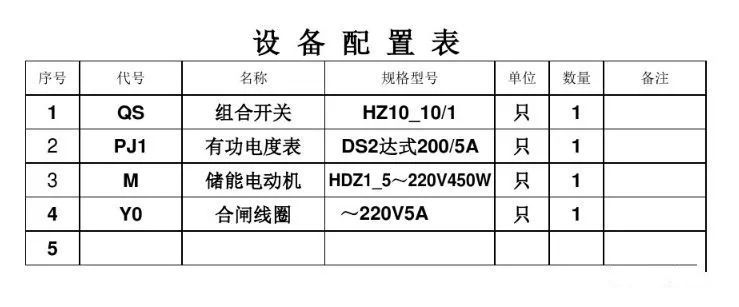

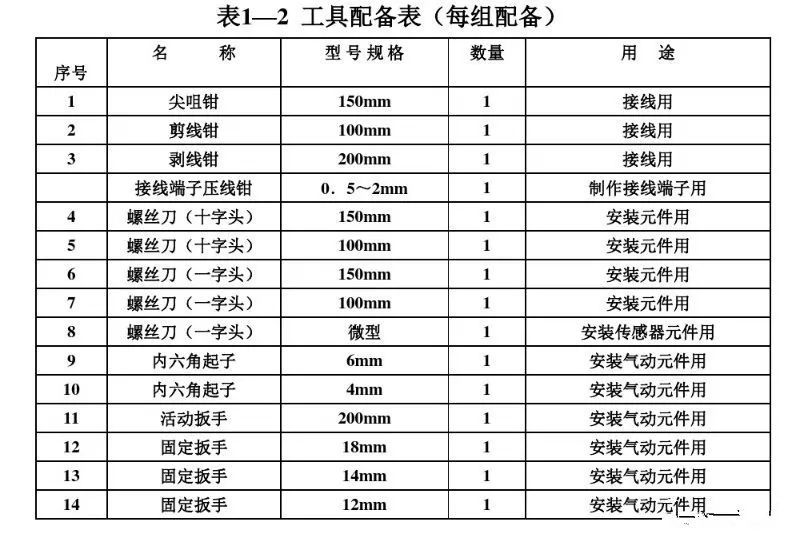

把成套裝置、設備和裝置中各組成部分和相應數據列成的表格其用途表示各組成部分的名稱、型號、規格和數量等。

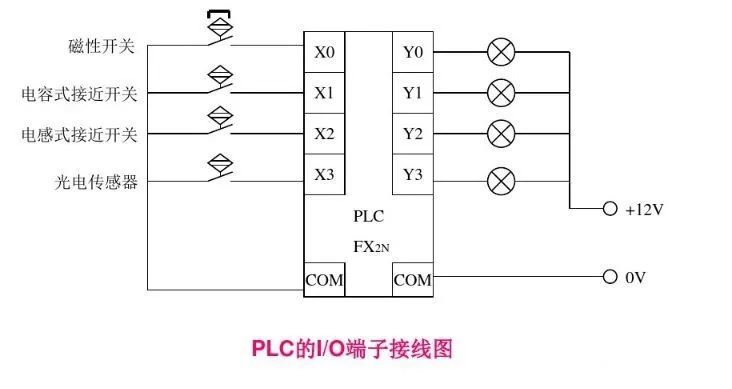

表示功能單元全部外接端子，并用功能圖、表圖或文字表示其內部功能的一種簡圖。

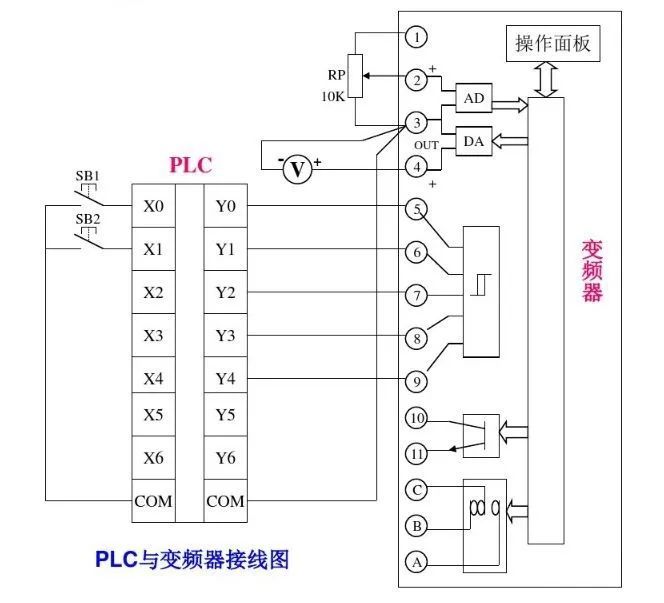

表示成套裝置、設備或裝置的連接關系，用以進行接線和檢查的一種簡圖或表格。
⑴單元接線圖或單元接線表：表示成套裝置或設備中一個結構單元內的連接關系的一種接線圖或接線表。（結構單元指在各種情況下可獨立運行的組件或某種組合體）
⑵互連接線圖或互連接線表：表示成套裝置或設備的不同單元之間連接關系的一種接圖或接線表。（線纜接線圖或接線表）
⑶端子接線圖或端子接線表：表示成套裝置或設備的端子，以及接在端子上的外部接線（必要時包括內部接線）的一種接線圖或接線表。
⑷電費配置圖或電費配置表：提供電纜兩端位置，必要時還包括電費功能、特性和路徑等信息的一種接線圖或接線表。
對特定項目給出詳細信息的資料。

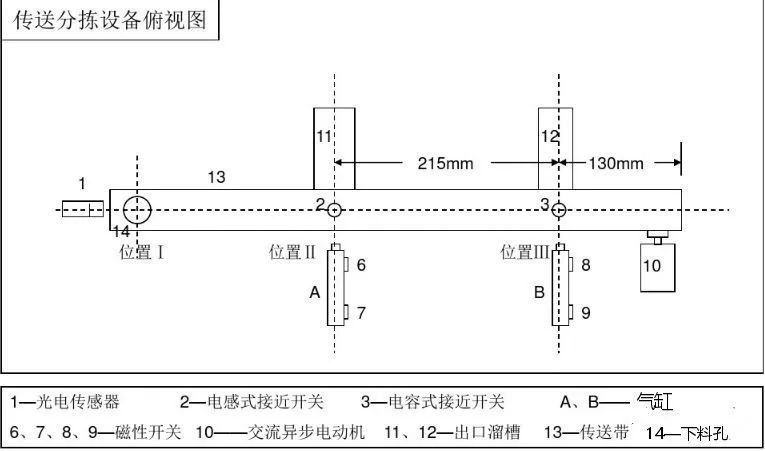

表示成套裝置、設備或裝置中各個項目的位置的一種簡圖或一咱圖叫位置圖。指用圖形符號繪制的圖，用來表示一個區域或一個建筑物內成套電氣裝置中的元件位置和連接布線。
