備自投的閉鎖原則
作者：
備自投的原理、作用
就是備用電源自動投入裝置，是電力系統中十分重要的自動元器件，當系統主供電源不論因何原因消失時，由備用電源自投裝置動作，確保用電負荷及用戶不失電。
一 備用電源自動投入裝置的要求
（一）應保證在工作電源或設備斷開后，才投入備用電源或設備。
（二）工作電源或設備上的電壓，不論因何原因消失時，自動投入裝置均應動作。
（三）自動投入裝置應保證只動作一次。
每個動作邏輯的控制條件可分為兩類：
一類為啟動條件，另一類為閉鎖條件。
當啟動條件都滿足，閉鎖條件都不滿足時，備投動作出口。為防止備投重復動作，在每個動作邏輯中設置一個“充電”計數器，充滿電后開放出口邏輯。
“放電”條件：
（一）任一個閉鎖條件滿足；
（二）備投動作出口后。
二 幾種備投方式的閉鎖原則
（一）內橋接線分段備自投的閉鎖原則
（二）內橋接線進線備自投的閉鎖原則
（三）單母分段備自投的閉鎖原則
(一）內橋接線分段備自投的閉鎖原則
正常運行時主變差動保護、主變高壓側后備保護動作閉鎖高壓側分段備自投。
注：此運行方式下任一主變動作，均閉鎖備投裝置。

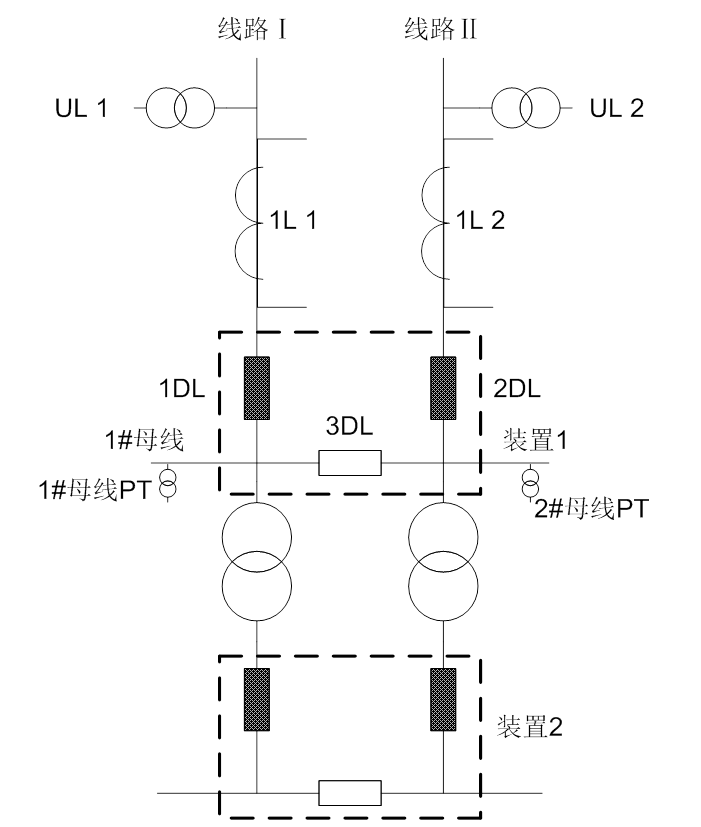

備投1方式：內橋接線分段備自投接線圖
（二）內橋接線進線備自投的閉鎖原則
適用于：進線備自投，進線Ⅰ、進線Ⅱ互為備用
正常運行時，主變差動保護、主變高壓側后備保護動作均不閉鎖高壓側進線備自投。
注：此運行方式下任一主變動作，均不閉鎖備投裝置。

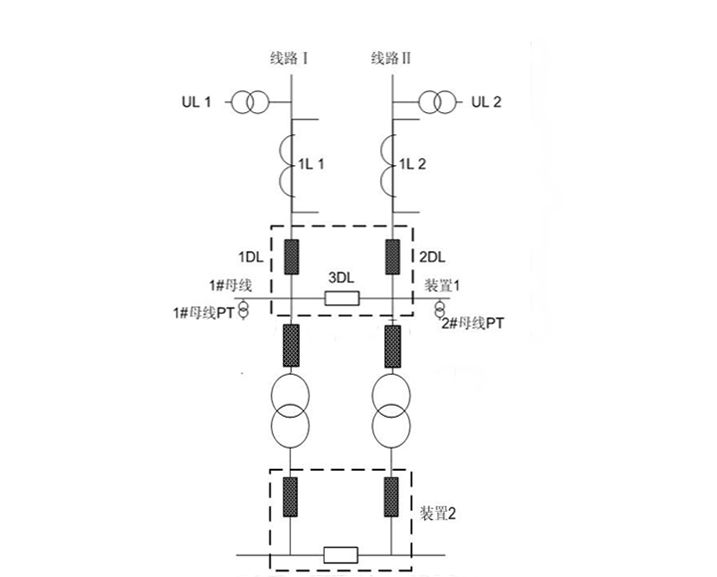

備投2方式：內橋接線進線備自投接線圖
內橋接線進線備自投原理：
正常運行時，兩線路 PT 均有壓，兩段母線均有壓，1DL 和2DL 中的一個開關在合位，另一個在分位，3DL 在合位。
工作線路失電，在備用線路有壓的情況下跳開工作線路，合上備用電源。
母聯偷跳時造成所帶母線失壓時，在備用線路有壓的情況下合備用線路開關。
為防止 PT 斷線時備自投誤動，取線路電流作為線路失壓的閉鎖判據。
設置 1＃、2＃變壓器主保護及高壓側后備保護動作接點開入經壓板至備自投閉鎖開入，但不投入。主變主保護及高壓側后備保護動作不閉鎖對側進線開關備投。
例1DL、3DL 運行，2DL 備用；充電滿后，若1＃變差動動作，跳開1DL、3DL 開關及1＃變低壓側開關，裝置合2DL 開關帶2＃變運行。若任一臺主變動作時均需閉鎖備投，則將動作節點接入開入備投總閉鎖。
1DL、3DL 運行，2DL 備用；充電滿后，若2＃變差動動作，則閉鎖備投。
（三）單母分段備投方式
適用于：
正常運行時，主變差動保護、主變高壓側后備保護動作均不閉鎖高壓側備自投。

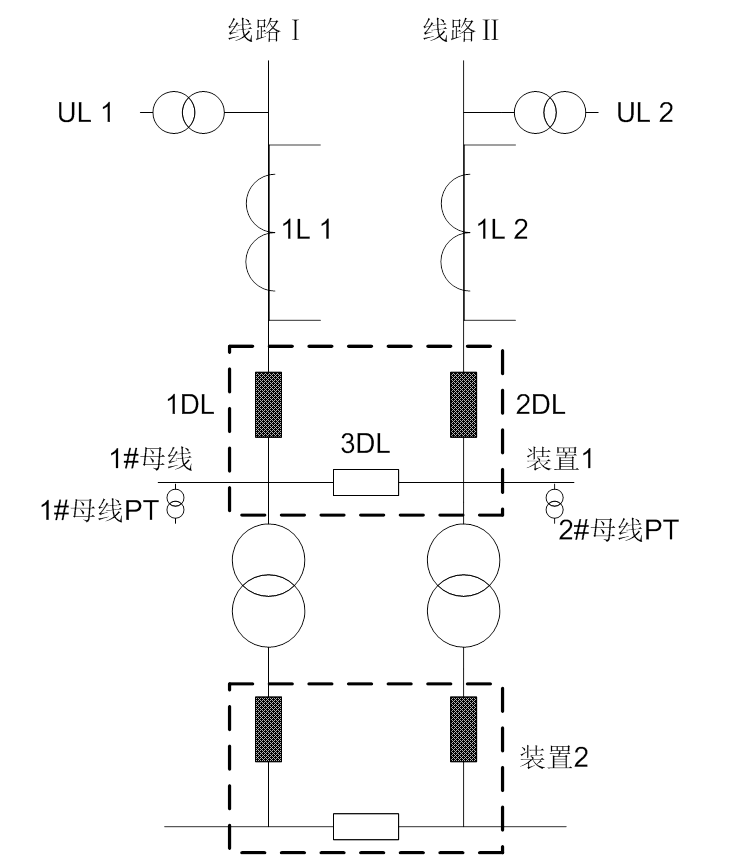

單母分段自適應備自投一次主接線圖
同一系統電源對備自投的影響
針對同一系統提供的并列電源，該控制字的投退至關重要，同時也從反映的問題中，對于終端變選擇同一系統，對備自投裝置的影響，也是在今后一次設計中必須注重的問題。
隨著電力系統自動化的發展，備用電源自動投入裝置功能類型越來越多。為繼電保護及自動裝置采用高性能要求提供了硬件基礎。但如何有效的利用它，使它為電力系統更好的服務，這也不是很容易做到的。這需要工程設計、運行、保護各專業之間的協調、溝通。總之，隨著電力系統自動化的發展在今后備用電源自動投入裝置中的應用會越來越廣泛，還會有許多新問題有待于我們去解決。
-END-
